Heat-Line ®

Heat-Line est un système et de traçage thermique autorégulant de technologie avancée conçu et fabriqué pour protégée du gel l’intérieur d’un tuyau en polyéthylène de 1 pouce ou 1 ¼ pouce. Il est certifié CSA 75 (lb/po2). Heat-Line est idéal pour les nouvelles installations ou pour les systèmes d’eau plus anciens qui nécessitent de nouvelles conduites. Heat-Line peut être utilisé pour les chalets, les maisons, les centres de villégiature, les fermes et dans une variété d’application d’alimentation en eau. Il peut être enterré peu profond et même rester au-dessus du sol grâce à l’utilisation d’un isolant pour tuyau. Le système Heat-Line est véritablement un système protecteur contre le gel de tuyau d’alimentation en eau. Il est adaptable là où la protection naturelle contre le gel n’est pas possible. Même les conduites exposées à l’air libre, par exemple sur des rochers ou sous des bâtiments, peuvent disposer d’une eau courante fiable tout au long de l’année.





Caractéristiques

Heat-Line est un système de traçage thermique autorégulant de technologie avancée conçu et fabriqué pour protégé du gel l’intérieur d’un tuyau certifié CSA 75 (lb/po2) en polyéthylène avec le système Retro-Line. Vendu complet et prêt pour une l’installation rapide.



Le système Heat-Line est un tuyau de protection contre le gel prêt à l’emploi, livré pré-assemblé et prêt à être installé. Pour l’installer, il suffit de dérouler le tuyau et de le raccorder à votre système d’eau.

Heat-Line est idéal pour fournir une solution sûre et fiable aux nouvelles applications où lorsque d’anciens systèmes doivent être remplacés. Les installations courantes comprennent l’approvisionnement en eau à partir de puits, de lacs, de rivières ainsi que d’un bâtiment à l’autre.

Heat-Line peut être utilisé comme système prévention ou de précaution du gel à n’utiliser qu’en cas de gel. Le Heat-Line ne présente aucun risque de surchauffe ou de fonte du tuyau même dans les applications où les tuyaux sont destinés à rester secs pendant des périodes courtes ou prolongées, comme les systèmes de drainage.

Heat-Line utilise les performances uniques et avancées de la technologie des câbles de traçage électrique autorégulants. Le système Heat-Line peut effectivement augmenter la chaleur et la production d’énergie à chaque point microscopique sur la longueur qui est froide et simultanément réduire la chaleur et la production d’énergie aux points qui sont chauds. Grâce à la technologie du câble chauffant autorégulant, vous n’aurez jamais à vous inquiéter du risque de fonte et d’incendie qu’une surchauffe pourrait entraîner. Heat-Line vous offre la tranquillité d’esprit d’une protection fiable contre le gel, sans risque.

Pour augmenter l’efficacité énergétique de votre système de câble chauffant Heat-Line, il est recommandé d’ajouter une isolation thermique combinée à un thermostat ou une minuterie. L’isolation thermique supplémentaire permet de réduire les pertes de chaleur, le thermostat vous permet de faire fonctionner votre système Heat-Line selon la température des tuyaux et la minuterie réduira le temps de chauffage. Ces accessoires combinés peuvent augmenter l’efficacité énergétique jusqu’à 80 %.

  • Pour les tuyaux d’alimentation en eau à haute pression ou à pression constante, voir CARAPACE.
  • Pour les systèmes plus longs, voir CARAPACE.

Heat-Line est un système de traçage thermique interne pour tuyaux conçus pour assurer une protection fiable contre le gel.

EXEMPLES :

  • Approvisionnement en eau de lac ou de rivière
  • Approvisionnement en eau par puits, y compris les puits creusés, forés et artésiens
  • Approvisionnement en eau d’un bâtiment à l’autre
  • Convient aux applications de pompes à jet et de pompes submersibles

Heat-Line offre une protection contre le gel pour de nombreux endroits:

  • Maisons, chalets
  • Stations balnéaires
  • Ferme/agriculture

Caractéristiques

  • Garantie limitée de 5 ans, garantie prolobgée de 10 ans disponible
  • Modèles à branchement direct (CS) disponibles sur demande
  • Aucun autre produit ne combine ces caractéristiques ou n’offre la fiabilité et la flexibilité
  • Il suffit de le brancher dans une prise de 120V ou 240V (modèles GFC) prise pour défaut de terre uniquement. Aucun autre travail électrique n’est nécessaire.
  • Disponible par multiple de 5 pieds (1,5 m) jusqu’à 100 pieds (30 m) et ensuite par multiple 10 pieds (3 m) jusqu’à une longueur maximale de 550 pieds (168 m). Des longueurs personnalisées sont également disponibles
  • Peut être entièrement isolé pour augmenter l’efficacité énergétique
  • Peut être utilisé avec divers dispositifs de contrôle optionnels, y compris des minuteries et des thermostats
  • Câble chauffant en polymère autorégulant/conducteur

Avantages

  • Certifié électricité par cCSAus (Canada et États-Unis)
  • Homologué pour les applications d’eau potable
  • Fabriqué en Amérique du Nord
  • La protection contre les défauts à la terre fait partie intégrante du système (modèles prise pour défaut de terre GFC uniquement)
  • Les adapteurs de Philmac assurent des branchements sous pression simples, sûres et étanches
  • Convient aux applications hors sol lorsqu’elles sont correctement isolées
  • Il n’est pas nécessaire de creuser sous la ligne de gel, ce qui permet de réduire les coûts d’installation
  • Prêt à l’emploi en fonction de vos exigences spécifiques
  • Entretien possible et facile
  • Le câble chauffant est suffisamment rigide pour rester en place sur toute la longueur du tuyau sans qu’il soit nécessaire d’utiliser un dispositif d’accrochage ou de verrouillage
  • Le système le plus fiable et le plus économe en énergie sur le marché
  • Performance prouvée dans les climats froids (même pour les applications hors sol)
  • Ne fera jamais fondre ou brûler le tuyau même sec

Homologations

  • Certifié cCSAus (Canada et États-Unis) LR85446
  • Certifié par la NSF/ANSI 61 pour l’eau potable
  • Désignations P et X Canada
  • Type d’installation D États-Unis

Spécifications électriques

  • Câble chauffant en polymère autorégulant/conducteur
  • Enveloppe extérieure du câble chauffant en fluoropolymère
  • Systèmes à 120 volts – 3 watts/pieds (9 w/m) à 50 °F (10 °C), longueur maximale de 220 pieds (67 m)
  • Systèmes à 240 volts – 3 watts/pieds (9 w/m) à 50 °F (10 °C), longueur maximale de 300 pieds (91 m)
  • Modèles (GFC) avec branchement de la mise à la terre (MALT) 120 volts – câble d’alimentation de 4 pieds (1,2 m) avec dispositif d’interruption enfichable de 27 milliampères
  • Modèles (GFC) avec branchement de la mise à la terre (MALT) 240 volts – câble d’alimentation de 6 pieds (1,8 m) avec dispositif d’interruption enfichable de 27 milliampères
  • Modèles CS – câble d’alimentation SJEOOW de 6 pieds (1,8 m), 12-14 Norme Américaine des Dimensions des fils pour connexion directe, le disjoncteur de fuite à la terre doit être installé sur place.

Spécifications de plomberie

  • Alimentation en eau protégée contre le gel
  • Tuyau en polyéthylène 75 lb/po2 approuvé CSA par l’Association canadienne de normalisation
  • Disponible en 1 pouce et 1 ¼ pouce DI diamètre interne
  • Épaisseur nominale du câble chauffant 0,25 po (6,4 mm)/ largeur 0,425 po (10,8 mm)
  • Convient aux systèmes sous pression de 75 lbs / po2 ou moins. Pour les systèmes à pression plus élevée, voir CARAPACE, ou contacter un technicien Heat-Line
  • Fourni avec un raccord en té à compression Philmac

Recommandations en matière de mesures et de commandes pour Heat-Line

Toujours mesurer avant de commander. Ne pas supposer ou estimer la longueur nécessaire car un système Heat-Line ne peut pas être rallongé.

  • Le système Heat-Line est un système à technologie avancée d’un tuyaux d’alimentation en eau et d’un câble chauffant autorégulant usiné et livré prêts à l’emploi à une longueur prédéterminée fournie au moment de la commande.
  • Les systèmes Heat-Line sont tarifés et fabriqués en longueurs standard de 5 pieds (1,5 m) jusqu’à 100 pieds (30 m), puis par longueurs de 10 pieds (3 m) de 100 pieds à 300 pieds (30 m x 91 m).

Remarques importantes:

  • Un système Heat-Line ne peut jamais être rallongé. Si un système plus long est nécessaire un système entièrement nouveau sera requis.
  • Un longueur du câble chauffant du système Heat-Line ne peut jamais être raccourci sur le chantier. Si un système plus court est nécessaire, le câble chauffant peut être retourné chez Heat-Line pour être raccourci ou il peut être raccourci sur le chantier en suivant soigneusement les instructions d’extraction. Contactez toujours Heat-Line pour obtenir des conseils avant de procéder.
  • Les systèmes Heat-Line sont fournis avec 2 pieds de tuyau supplémentaires par rapport à la longueur du câble chauffant. Si le tuyau doit être coupé, le câble chauffant doit être tiré vers l’arrière avant de procéder afin d’éliminer tout risque de coupure du câble chauffant. Si le câble chauffant est coupé, il ne peut être rallongé et ne peut être réparé que dans les locaux de Heat-Line.
  • Bien que la plupart des systèmes Heat-Line soient fabriqués aux longueurs standard, des longueurs personnalisées peuvent également être demandées dans les limites des longueurs maximales autorisées pour les systèmes de 120 et 240 volts. Par exemple, si un système de 118 pieds (36 m) est nécessaire, au lieu d’acheter un système de 120 pieds (36,5 m), une commande spéciale peut être passée pour une longueur exacte de 118 pieds (36 m).

Applications pour les lacs et les rivières

  • Dans les installations en lac ou en rivière, le système Heat-Line doit commencer dans un bâtiment chauffé et se terminer dans le lac à une profondeur d’eau totale minimale supérieure à l’épaisseur prévue de la glace de surface. Dans certaines applications, le système Heat-Line peut s’étendre jusqu’au clapet de pied ou à la pompe submersible dans le lac. Si le câble chauffant est suffisamment long pour atteindre la surface de la glace, mais que la pompe submersible ou le pied doit se trouver dans des eaux plus profondes, un tuyau non chauffé peut être raccordé à l’extrémité du système Heat-Line.

Applications dans un puits

  • Dans le cas d’un puits foré ou creusé, le système Heat-Line doit commencer dans un bâtiment chauffée et se terminer au niveau du puits.
  • Dans certaines applications de puits creusés, en fonction du diamètre et de la profondeur du tuyau, il est possible de faire passer la longueur de Heat-Line directement dans le tuyau du puits avant de le raccorder avec le tuyau d’eau non chauffé pour l’étendre jusqu’à la pompe.

Si vous n’êtes pas familier avec la prise de mesure et/ou l’installation d’un produit Heat-Line, veuillez consulter directement un spécialiste Heat-Line ou contacter un professionnel local qualifié.

Heat-Line est considéré comme une commande personnalisée car il n’est pas en stock. Heat-Line peut généralement être expédié dans un délai de 1 à 3 jours à compter de la commande. Veuillez contacter Heat-Line pour connaître les disponibilités et les durées d’exécution.

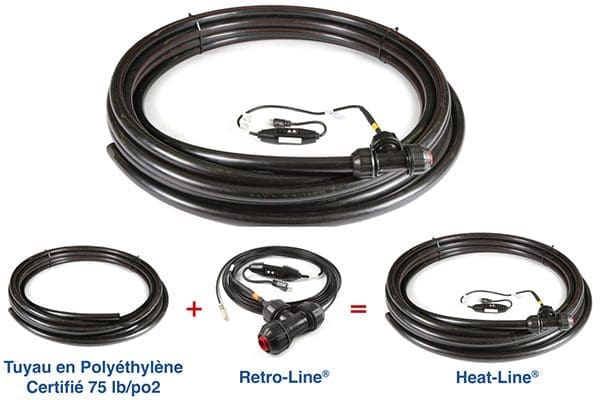

Inclus dans un Système Heat-Line:

  • Câble chauffant interne autorégulant de longueur prédéterminée, fini en usine et équipé d’un té de compression Philmac
  • Le câble chauffant est installé en usine à l’intérieur d’un tuyau d’eau de 1 ou 1 ¼ pouce en polyéthylène CSA, 75 lb/po2, mesurant 2 pieds (0,6 m) de plus que le câble chauffant commandé
  • Modèles (GFC) avec branchement de la mise à la terre (MALT) 120 volts: câble d’alimentation de 4 pieds (1,2 m) avec dispositif d’interruption enfichable de 27 milliampères
  • Modèles (GFC) avec branchement de la mise à la terre (MALT) 240 volts: câble d’alimentation de 6 pieds (1,8 m) avec dispositif d’interruption enfichable de 27 milliampères
  • Modèles CS: câble d’alimentation SJEOOW de 6 pieds (1,8 m), 12-14 Norme Américaine des Dimensions des fils pour connexion directe, le disjoncteur de fuite à la terre doit être installé sur place
  • Garantie limitée de 5 ans
  • Documentation d’installation et d’assistance

Accessoires Heat-Line

PART NUMBER DESCRIPTION
HLA-120 Thermostat enfichable 120V (GFC)
GFA-STAT
Thermostat à fil branchement direct 120/240V avec disjoncteur de fuite à la terre (CS)
TIMER-120P Minuterie enfichable 120V (GFC)
TIMER-240P Minuterie enfichable 240V (GFC)
TIMER-CS
Minuterie à fil branchement direct 120/240V (CS)
MA-10 120/240V GFCI/ELCI (CS)
INSUL-1.00 Tube d’isolation pour tuyau de 1 pouce de DI (1 5/8 pouce de DI, 6 pieds de long)
INSUL-1.25 Tube d’isolation pour tuyau de 1 1/4 pouce de DI (1 7/8 pouce de DI, 6 pieds de long)
HLP-TAPE Ruban pour tube d’isolation (100 pi)
WARRANTY Garantie prolongée limitée de 10 ans



Guide des Codes Produit Paladin

Q – Quelle est la différence entre Heat-Line et Retro-Line?
R – Retro-Line est un système homologué CSA et NSF/ ANSI 61 pour le traçage thermique interne des tuyaux d’alimentation en eau potable et des conduites de pompes de puisard. Heat-Line est un système de technologie avancée de tuyauterie protégée contre le gel fourni avec le traçage thermique autorégulant installé en usine à l’intérieur d’un tuyau en polyéthylène homologué CSA 75 lb/po2.

Q – Le câble chauffant va-t-il limiter le débit d’eau dans la canalisation?
R – Le système Heat-Line est conçu pour n’avoir qu’un impact minimal, voire nul, sur le débit d’eau dans le tuyau. Dans les applications courantes de conduites d’alimentation en eau, il a été démontré que le système Heat-Line n’a pas d’effet mesurable.

Q – De quelle longueur de Heat-Line ai-je besoin?
R – La longueur nécessaire de Heat-Line peut varier d’une application à l’autre. Pour obtenir de l’aide afin de déterminer la longueur totale requise, veuillez consulter l’onglet CONSEILS DE MESURE ou contacter Heat-Line pour parler à un spécialiste des produits.

Q – La Heat-Line peut-elle être coupée si elle est trop longue?
R – Non. Le système Heat-Line est un système de câble chauffant autorégulant pré-assemblé, en usine, avec un embout de terminaison breveté qui n’est pas conçu pour être modifié sur le terrain ou adapté à la longueur. Contactez Heat-Line pour parler à un spécialiste du produit et obtenir des détails sur la procédure à suivre pour réduire la longueur du câble chauffant dans le tuyau. NE PAS COUPER LE CÂBLE CHAUFFANT

Q – Mon système Heat-Line est trop court ; puis-je ajouter une petite section à l’extrémité ? Sinon, que peut-on faire?
R – Non. Le système Heat-Line est un système de câble chauffant autorégulant pré-assemblé qui comprend un embout de terminaison breveté. En tant que tel, le système Heat-Line ne peut pas être raccordé ou modifié sur le terrain. Si une plus grande longueur de Heat-Line est nécessaire, voir CARAPACE.

Q – Existe-t-il une longueur maximale pour les systèmes de câbles chauffants Heat-Line?
R – Oui, la longueur maximale de Heat-Line autorisée sur un circuit de 120 V est de 220 pieds (67 m), et de 300 pieds (91 m) sur un circuit de 240 V.

Q – Où puis-je acheter le système Heat-Line?
R – Le système de câble chauffant Heat-Line fabriqué par Heat-Line est disponible directement auprès de Heat-Line ou un de nos distributeurs de produits. Pour obtenir une liste des distributeurs de produits Heat-Line au Canada et aux États-Unis, veuillez contacter Heat-Line directement au numéro gratuit suivant: 800-584-4944 ou en français 844-584-5474.

Q – Un système de 240 volts consomme-t-il moins d’énergie qu’un système de 120 volts?
R – Non. On pense souvent à tort qu’un appareil électrique de 240 V consomme moins d’énergie qu’un appareil électrique de 120 V. La consommation d’énergie est mesurée en watts et non en tension. Que vous consommiez 500W à 120V ou 500W à 240V, vous consommez toujours 500W d’énergie.

Q – Puis-je (en tant que propriétaire) installer le Heat-Line?
R – Oui. Heat-Line fournit des instructions d’installation appropriées et faciles à suivre avec tous ses produits et offre une assistance technique de premier plan. Par conséquent, la plupart des systèmes Heat-Line, y compris le Heat-Line, peuvent être installés par les propriétaires. Toutefois, Heat-Line recommande généralement qu’une personne qualifiée effectue le processus d’installation.

Q – Quelle est la consommation d’énergie d’un Heat-Line?
R – Tous les systèmes de la marque Heat-Line, y compris Heat-Line, utilisent la technologie avancée de câble chauffant autorégulé de Heat-Line, qui permet de fournir de l’énergie et de la chaleur aux zones froides et de réduire l’énergie et la chaleur aux zones chaudes du tuyau. Bien que la quantité totale d’énergie consommée dépende de multiples facteurs, vous pouvez être assuré que vous installez le système de câble chauffant le plus économe en énergie qui soit. Si vous souhaitez réduire davantage votre consommation d’énergie, vous pouvez envisager l’ajout d’un thermostat, d’une minuterie ou d’un autre dispositif de contrôle.

Q – Heat-Line peut-il être utilisé avec un système de drainage?
R – Le système Heat-Line peut être utilisé en toute sécurité avec tous les systèmes d’eau d’une pression inférieure à 75 lb/po2, y compris les systèmes de drainage. La technologie avancée d’autorégulation employée dans le produit Heat-Line le rend sûr pour une utilisation avec des tuyaux en plastique même s’ils sont secs, car il ne peut jamais surchauffer et endommager le tuyau.

Q – Le Heat-Line est-il livré avec un thermostat?
R – Un thermostat n’est pas inclus dans le produit Heat-Line car il n’est pas nécessaire pour un fonctionnement correct et sûr ; cependant, un thermostat peut être acheté en tant qu’accessoire supplémentaire. En fonction des applications du système, ou lorsque le fonctionnement automatique est préféré, un thermostat peut être utilisé pour mettre le système en marche et l’arrêter afin d’économiser de l’énergie ou d’assurer un cycle de fonctionnement du système. Combinés à l’isolation, les thermostats peuvent accroître considérablement l’efficacité énergétique.

Q – Dois-je utiliser un isolant avec le système Heat-Line?
R – L’isolation est fortement recommandée lors de l’utilisation du système Heat-Line, en particulier si l’installation est hors sol dans l’air ambiant extérieur. L’isolation permet de réduire la perte de chaleur globale et donc de réduire la quantité d’énergie que le câble chauffant Heat-Line doit consommer. Comme le tuyau n’est pas déjà enterré, Heat-Line recommande l’utilisation d’un isolant dans toutes les applications.

Q – Quel type d’isolation dois-je utiliser avec le système Heat-Line?

R – Heat-Line recommande d’utiliser l’isolation la mieux adaptée à l’environnement dans lequel elle sera installée. Les manchons isolants en polyéthylène à cellules fermées sont un type d’isolation couramment utilisé avec les câbles chauffants Heat-Line.

Q – L’appareil s’éteint-il lorsqu’il n’est pas utilisé?
R – Non. Les systèmes de câbles chauffants autorégulants Heat-Line augmentent la production de chaleur par temps froid mais, plus important encore, diminuent la production de chaleur par temps chaud. Par conséquent, les produits de la marque Heat-Line sont très économes en énergie, mais ne s’éteignent pas complètement car ils ne peuvent que réduire leur production au minimum. Pour arrêter complètement le système, il faut le débrancher ou l’installer avec un thermostat. Les systèmes de marque Heat-Line doivent être débranchés ou arrêtés lorsqu’ils ne sont pas utilisés (mois d’été) et testés chaque année avant d’être utilisés.

Q – En cas de coupure de courant, dois-je réinitialiser l’appareil?
R – Les produits Heat-Line sont conçus pour se remettre en marche dès que le courant est rétabli. Une fois remis sous tension, le système Heat-Line a la capacité d’augmenter sa puissance pour commencer immédiatement à dégeler toute section de la conduite qui a gelé ou était proche de geler pendant la coupure de courant. Dans de nombreux cas, le dégivrage de la conduite peut prendre une heure ou moins.

Q – À quoi sert le voyant lumineux sur le disjoncteur de fuite à la terre des modèles Heat-Line?
R – Le voyant d’indication le disjoncteur de fuite à la terre fourni avec tous les systèmes Heat-Line de modèle GFC permet de vérifier que le disjoncteur de fuite à la terre est alimenté et qu’il laisse passer le courant jusqu’au câble chauffant.

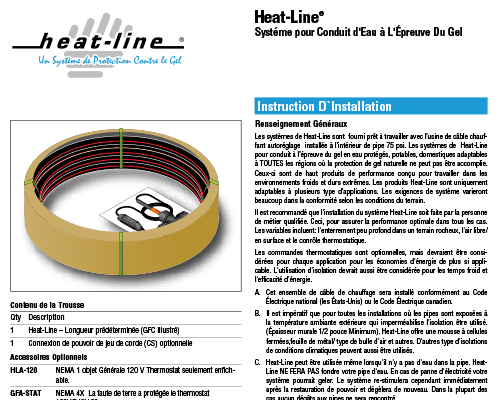

  • Heat-Line Instructions d’Installation
