CARAPACE® Longueur à Couper Soi-Même

CARAPACE est un système de canalisation d’eau de haute performance, qui protège contre le gel. Il est idéal pour les systèmes à haute pression ou de longue distance. Ce système innovant est constitué d’un tuyau en polyéthylène de 200 lbs/po2 avec un câble chauffant autorégulant Heat-Line extrudé directement sur la surface du tuyau. Il est protégé par une coque en polyéthylène haute densité. La construction brevetée du CARAPACE assure un transfert thermique supérieur et une efficacité énergétique inégalée, tout en garantissant une protection fiable du tuyau contre le gel. CARAPACE est certifié sans danger pour l’eau potable et convient à l’enfouissement direct dans le sol et aux installations à l’air libre. En éliminant la nécessité de recourir à des méthodes coûteuses de dynamitage et d’excavation, CARAPACE offre une solution rentable lorsque la protection naturelle contre le gel n’est pas disponible.

Caractéristiques

CARAPACE est disponible en version longueur à couper soi-même pour les applications commerciales/industrielles ou lorsqu’il n’est pas possible de calculer la longueur requise avant l’installation. Heat-Line propose des kits d’alimentation d’énergie et de scellement d’extrémité CARAPACE de haute qualité industrielle qui favorisent une terminaison efficace sur site.

Le CARAPACE longueur à couper soi-même est fourni au pied ou en bobine de 305 m (1000pi) , avec des kits d’alimentation et d’étanchéité certifiés disponibles. Pour l’installation, un électricien agréé peut effectuer les raccordements électriques et les joints d’extrémité une fois que la mesure finale a été déterminée, puis il suffit de dérouler le tuyau et de le raccorder à l’aide des raccords de plomberie standard de l’industrie.

Heat-Line recommande et propose les raccords à compression Philmac 3G quand et où ils sont applicables.

CARAPACE est assemblé à partir d’un tuyau en polyéthylène haute densité approuvé par la norme NSF STD 14 pour une résistance et une potabilité élevées. Le câble de traçage thermique autorégulant est extrudé directement sur la surface extérieure du tuyau. La couche extrudée est en polyéthylène haute densité qui fournit une enveloppe protectrice contre les dommages mécaniques tout en garantissant que les âmes conductrices du câble chauffant restent en contact indéfectible avec la paroi du tuyau. Cette construction unique fait de CARAPACE le seul produit que Heat-Line recommande pour les systèmes d’alimentation en eau à haute pression et à pression constante.

CARAPACE utilise les performances uniques et avancées de la technologie du traçage thermique autorégulant. CARAPACE peut effectivement augmenter la chaleur et la production d’énergie dans les sections froides de son parcours et réduire simultanément la chaleur et la production d’énergie dans les sections chaudes. CARAPCE vous offre la tranquillité d’esprit d’une protection fiable contre le gel sans les risques. Même dans les applications où les tuyaux sont destinés à rester secs pendant des périodes plus ou moins longues, CARAPACE ne surchauffe pas et ne fait pas fondre le tuyau. CARAPACE vous offre la tranquillité d’esprit d’une protection fiable contre le gel, sans le risque. Il est devenu un produit essentiel pour les propriétaires, les agriculteurs et les ingénieurs qui supervisent les projets municipaux afin d’assurer une protection sûre et fiable contre le gel des canalisations.

Pour augmenter l’efficacité énergétique de votre système de câble chauffant CARAPCE, il est recommandé d’ajouter une isolation thermique et un thermostat. L’isolation thermique supplémentaire permet de réduire les pertes de chaleur, et le thermostat vous permet de faire fonctionner votre système CARAPACE en fonction de la température extérieure des tuyaux. Ces deux accessoires combinés peuvent augmenter l’efficacité énergétique jusqu’à 80 %. Dans les applications où les tuyaux seront exposés à l’air atmosphérique (libre), il est nécessaire d’utiliser un isolant à cellules fermées ou tout autre isolant étanche approuvé. L’isolation contribuera à maintenir l’efficacité énergétique et la fiabilité des températures froides. L’isolation est recommandée pour toutes les nouvelles applications ; cependant, tout tuyau soumis à l’air extérieur doit être complètement isolé pour conserver la chaleur à l’intérieur du tuyau.

CARAPACE, en tant que produit longueur à couper soi-même, est généralement utilisé pour les grands projets commerciaux/industriels. Les exemples d’application comprennent, mais ne sont pas limités à:

  • RConduites d’alimentation en eau résidentielle (lac, rivière, puits, immeuble et municipalité)
  • Systèmes d’eau à pression constante ou à haute pression
  • Résidences municipales et bâtiments commerciaux
  • Systèmes d’approvisionnement en eau et d’évacuation des eaux usées dans les camps d’exploration et d’exploitation minière
  • Conduites septiques de petit diamètre (telles que les conduites de refoulement)

CARAPACE offre une protection contre le gel dans de nombreux endroits, notamment:

  • Maisons et chalets sur le lac
  • Ferme/ Agriculture
  • Commerciaux ou industriels
  • Chantiers de construction
  • Camps et VR
  • Camps d’exploration et d’exploitation minière
  • Projets de logement dans le Nord
  • Camps de pêche et de chasse dans le Nord
  • Climat extrêmement froid Bases gouvernementales et navales
  • Et plus

CARAPACE est un produit très polyvalent et, en tant que tel, il peut être utilisé dans de nombreuses applications spécialisées. CARAPACE est également disponible en tant que système prêt à l’emploi assemblé en usine. Si vous pensez avoir une application spéciale ou unique pour le CARAPACE, veuillez contacter Heat-Line directement et parler à l’un de nos spécialistes des produits.

Caractéristiques

  • Possibilité de couper à la longueur voulue pour une plus grande flexibilité sur le site
  •  Approuvé pour l’enfouissement direct dans le sol
  •  Approuvé pour les emplacements humides et mouillés
  •  Garantie limitée de 5 ans, garantie prolongée de 10 ans disponible
  •  Économies de main-d’œuvre – il n’est pas nécessaire de creuser sous la ligne de gel ou de casser des roches
  •  Installation facile et rapide
  •  Approuvé pour les systèmes à pression constante
  •  Ne fera jamais fondre ou brûler le tuyau, même si le tuyau est sec
  •  Peut être entièrement isolé pour augmenter l’efficacité énergétique
  •  Peut être utilisé avec divers dispositifs de contrôle, y compris des minuteries et des thermostats
  •  Disponible au pied ou en bobines de 305 m (1000 pieds)
  •  CARAPACE disponible en SIDR-9 1 pouce et 1 1/4 pouce ID et SODR-9 1 pouce CTS

Avantages

  • Certifié cCSAus (Canada et États-Unis)
  • Homologué CSA B137.1
  • Polyéthylène approuvé cNSF pour eau potable sécuritaire
  • Fabriqué en Amérique du Nord
  • Sa construction unique permet un transfert de chaleur supérieur
  • Le système le plus fiable et le plus économe en énergie du marché
  • Terminaisons d’alimentation et d’extrémité certifiées et autres dispositifs de contrôle disponibles
  • Le produit et les composantes répondent aux exigences en matière de plomberie, d’électricité et de mécanique.
  • Aucun autre produit ne combine cette fiabilité et flexibilité.

Agréments

  • Approuvé cCSAus B137.1 (Canada et USA) LR 85446
  • Approuvé par le CNSF 14-61
  • Type d’installation A États-Unis
  • Type d’utilisation W Canada
  • Certification d’enfouissement direct dans la terre et d’emplacement humide

Spécifications Électriques

  • Systèmes 120V – 3 watts/pied (9w/m) à 50°F (10°C) longueur maximale de 240 pieds (73m)
  • Systèmes 120V – 5 watts/pied (15w/m) à 50°F (10°C) longueur maximale de 240 pieds (73m)
  • Systèmes 240V – 3 watts/pied (9w/m) à 50°F (10°C) longueur maximale 660 pieds (201m)
  • Systèmes 240V – 5 watts/pied (15w/m) à 50°F (10°C) longueur maximale 540 pieds (165m)

Spécifications de Plomberie

  • 1 et 1 ¼ pouce ID (SIDR-9) PEHD 200PSI NSF STD 14 Polyéthylène
  • 1 pouce OD (SODR-9) HDPE 250PSI NSF STD 14 Polyéthylène
  • Convient aux applications hors sol lorsqu’elles sont correctement isolées
  • Fabriqué en Amérique du Nord
  • Modèles CARAPACE SIDR-9 certifiés jusqu’à 200PSI
  • Modèles CARAPACE SODR-9 certifiés jusqu’à 200PSI

CARAPACE est un article en stock et des configurations spécialisées de taille et de tension qui ne sont pas en inventaire peuvent être commandées sur mesure. Veuillez contacter Heat-Line pour connaître la disponibilité actuelle et les délais de livraison.

Inclus dans un système longueur à couper soi-même de CARAPACE:

  • HTuyau d’alimentation en eau en polyéthylène PEHD et câble chauffant autorégulant
  • Garantie limitée de 5 ans
  • Documentation d’installation et d’assistance claire et concise



Différentes Railles de Tuyaux/Câbles Chauffants

MHPE2-3-100-CTS 1 pouce CTS, 3 watts/pied, (9W/m) @ 50 F (10C) 240 volts
MHPE2-5-100-CTS 1 pouce CTS, 5 watts/pied, (15W/m) @ 50 F (10C) 240 volts
RHPE-5-100 SIDR 1 pouce, 5 watts/pied, (15W/m) @ 50 F (10C) 120 volts
RHPE-5-125 SIDR 1 1/4 pouce, 5 watts/pied, (15W/m) @ 50 F (10C) 120 volts
RHPE2-3-100 SIDR 1 pouce, 3 watts/pied, (9W/m) @ 50 F (10C) 240 volts
RHPE2-5-100 SIDR 1 pouce, 5 watts/pied, (15W/m) @ 50 F (10C) 240 volts
RHPE2-5-125 SIDR 1 1/4 pouce, 5 watts/pied, (15W/m) @ 50 F (10C) 240 volts

Accessoires CARAPACE

NUMÉRO DE PIÈCE
DESCRIPTION

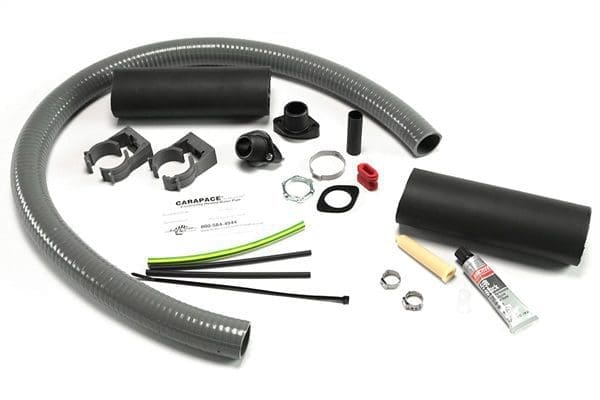

CR-CKIT
Kit de branchement et joints d’extrémité CARAPACE
CR-CESS
Kit de joints d’extrémité CARAPACE
GFA-STAT
Thermostat à fil branchement direct 120/240V avec disjoncteur de fuite à la terre (CS)
TIMER-CS
Minuterie à fil branchement direct 120/240V (CS)
MA-10 120/240V GFCI/ELCI (CS)
INSUL-1.00 Tube d’isolation pour tuyau de 1 pouce de DI (1 5/8 pouce de DI, 6 pieds de long)
INSUL-1.25 Tube d’isolation pour tuyau de 1 1/4 pouce de DI (1 7/8 pouce de DI, 6 pieds de long)
INSUL-2.00 Tube d’isolation pour tuyau de 2 pouce de DI (2 5/8 pouce de DI, 6 pieds de long)
HLP-TAPE Ruban pour tube d’isolation (100 pieds)

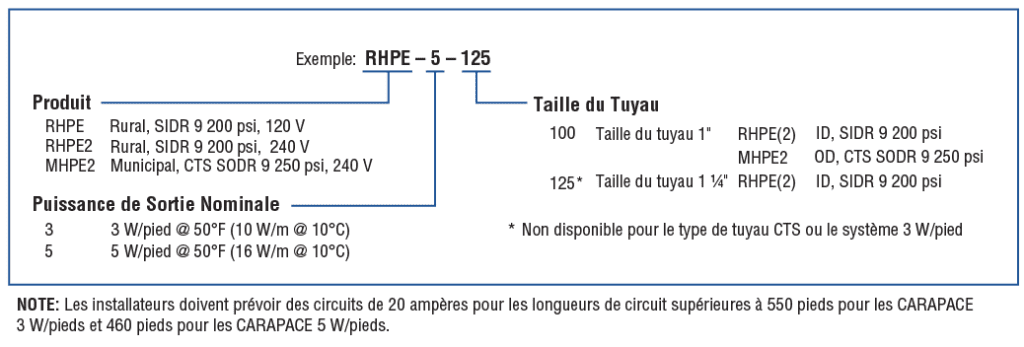

Guide des Codes Produit CARAPACE Longueur à Couper Soi-Même (Vendu au Pied)



Q – CARAPACE peut-il être enterré?
R – Oui, le système CARAPACE est certifié pour l’enfouissement direct et les emplacements humides, ce qui rend le câble chauffant et l’embout d’extrémité totalement sûrs pour l’enfouissement.

Q – Dois-je acheter un kit de raccordement électrique et de terminaison d’étanchéité CARAPACE pour aller avec le CARAPACE longueur à coupé soit même?
R – Oui, le système CARAPACE ne nécessite qu’une seule connexion électrique et un seul kit de terminaison de joint d’extrémité pour compléter la longueur totale du système. Seuls les kits Heat-Line CARAPACE de raccordement électrique et de terminaison d’étanchéité sont approuvés pour une installation avec le système CARAPACE. L’utilisation de tout autre kit entraînera l’annulation de la certification cCSAus, et toute garantie de la part de Heat-Line sera refusée.

Q – CARAPACE est-il livré avec un thermostat?
A – Non. Un thermostat n’est pas inclus dans le système CARAPACE car il n’est pas nécessaire pour un fonctionnement correct et sûr ; cependant, un thermostat peut être acheté en tant qu’accessoire supplémentaire. En fonction des applications du système, ou lorsque le fonctionnement automatique est préféré, un thermostat peut être utilisé pour mettre le système en marche et l’arrêter afin d’économiser de l’énergie ou d’assurer un cycle de fonctionnement du système. Combinés à l’isolation, les thermostats peuvent accroître considérablement l’efficacité énergétique.

Q – Puis-je (en tant que propriétaire) installer CARAPACE longueur à couper soi-même?
R – Non. Le produit CARAPACE longueur à couper soi-même est un produit à usage professionnel uniquement. Comme le produit CARAPACE n’est pas assemblé en usine, un électricien agréé doit effectuer les terminaisons d’alimentation et de joint d’extrémité. CARAPACE est disponible en tant que système prêt à l’emploi avec terminaison en usine. Voir CARAPACE prêt à l’emploi.

Q – Le système s’éteint-il lorsqu’il n’est pas utilisé?
R – Non. Les systèmes de câbles chauffants autorégulants CARAPACE augmentent la production de chaleur par temps froid mais, plus important encore, diminuent la production de chaleur par temps chaud. Par conséquent, les produits de la marque Heat-Line sont très économes en énergie, mais ne s’éteignent pas complètement car ils ne peuvent que réduire leur production au minimum. Pour arrêter complètement le système, il faut le débrancher ou l’installer avec un thermostat. Les systèmes de marque Heat-Line doivent être débranchés ou arrêtés lorsqu’ils ne sont pas utilisés (mois d’été) et testés chaque année avant d’être utilisés.

Q – Un système de 240 volts consomme-t-il moins d’énergie qu’un système de 120 volts?
R- Non. On pense souvent à tort qu’un appareil électrique de 240 V consomme moins d’énergie qu’un appareil électrique de 120 V. La consommation d’énergie est mesurée en watts et non en tension. Que vous consommiez 500W à 120V ou 500W à 240V, vous consommez toujours 500W d’énergie.

Q – Quelle est la consommation d’énergie d’un système CARAPACE?
R – Tous les systèmes de la marque Heat-Line, y compris le CARAPACE, utilisent la technologie avancée de câble chauffant autorégulé de Heat-Line, qui permet de fournir de l’énergie et de la chaleur aux zones froides du tuyau et de réduire l’énergie et la chaleur aux zones chaudes. Bien que la quantité totale d’énergie consommée dépende de multiples facteurs, vous pouvez être assuré que vous installez le système de câble chauffant le plus efficace sur le plan énergétique. Si vous souhaitez réduire davantage votre consommation d’énergie, vous pouvez envisager l’ajout d’un thermostat, d’une minuterie ou d’un autre dispositif de contrôle. Voir également l’étude CARAPACE sur l’énergie pour plus d’information.

Q – Existe-t-il une longueur maximale pour les systèmes de câbles chauffants CARAPACE?
R – Oui. La longueur maximale de CARAPACE autorisée sur un circuit de 120 V est de 240 pieds (73 m), ou de 660 pieds (201 m) sur un circuit de 240 V.

Q – on système CARAPACE est trop court ; puis-je ajouter une petite section à l’extrémité ? Sinon, que peut-on faire?
R – Non. Le système CARAPACE est un système à technologie avancé de tuyau et de câble chauffant autorégulant qui incorpore une gaine de câble chauffant en fluoropolymère conçue pour être certifiée pour l’enfouissement direct et les emplacements humide et mouillés. En tant que tel, le système CARAPACE ne peut pas être raccordé sur le terrain. Si une plus grande longueur de CARAPACE est nécessaire, vous devez acheter un autre produit continu de la longueur appropriée, ou déplacer une deuxième source d’alimentation et installer un système CARAPACE supplémentaire pour compléter la protection contre le gel requise.

Q- Quel type d’isolation dois-je utiliser avec le système CARAPACE?
R – Heat-Line recommande d’utiliser l’isolation la mieux adaptée à l’environnement dans lequel elle sera installée. Un type courant d’isolation utilisé avec les câbles chauffants CARAPACE est le tube isolant en mousse étanche pour tuyaux. Il est également possible d’utiliser de l’isolant en fibre de verre, à condition qu’il soit correctement protégé contre les intempéries en fonction de l’environnement.

Q – Où puis-je acheter le système de câble chauffant CARAPACE?
R – Le système de câble chauffant CARAPACE fabriqué par Heat-Line est disponible directement auprès de Heat-Line ou un de nos distributeurs de produits. Pour obtenir une liste des distributeurs de produits Heat-Line au Canada et aux États-Unis, veuillez contacter Heat-Line directement au numéro suivant: 800-584-4944 ou en français 844-584-5474.

Q – Dois-je utiliser un isolant avec le système CARAPACE?
R – L’isolation est fortement recommandée lors de l’utilisation du système CARAPACE, en particulier si l’installation est hors sol. L’isolation permet de réduire les pertes de chaleur globales et donc de réduire la quantité d’énergie que le câble chauffant CARAPACE doit consommer.

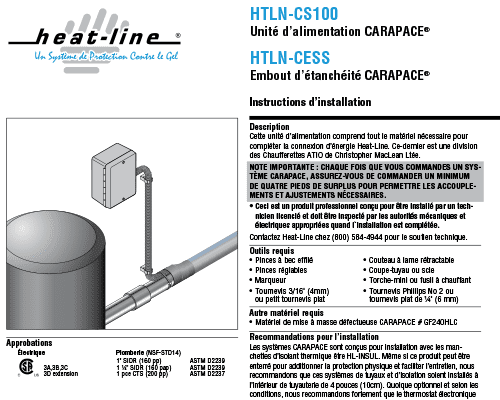

  • CARAPACE Instructions d’Installation
  • Cordon Amovible (CS) vs Disjoncteur de Fuite à la Terre (GFC)

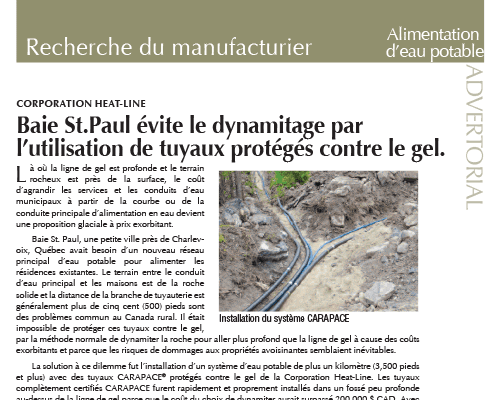

  • Étude de Cas CARAPACE

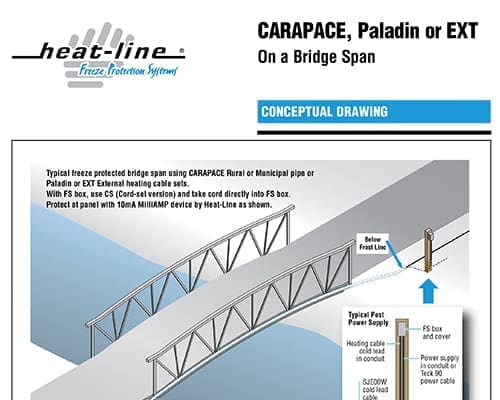

  • Bridge Span-Freeze Protected

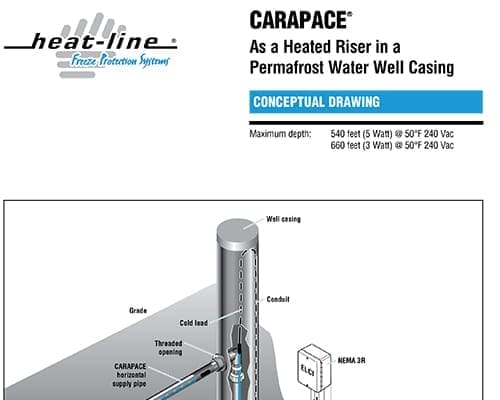

  • CARAPACE as a Heated Riser Concept
