Tandem-Link

Les systèmes Tandem-Link sont des systèmes de traçage de pointe, autorégulés et interconnectés, utilisés pour une protection efficace et fiable contre le gel des canalisations extérieures. Les systèmes de chauffe-tuyau Tandem-Link sont assemblés en usine, prêts à l’emploi et s’enfiche directement les uns dans les autres, ce qui permet une flexibilité de longueur sur site sans qu’il soit nécessaire de faire appel à un électricien pour les épissures et les terminaisons sur le terrain. Tandem-Link convient à l’installation à l’extérieur de tuyaux métalliques et non métalliques de différents diamètres. Le produit Tandem-Link peut être utilisé dans de nombreuses applications, notamment dans les constructions par temps froid nécessitant un chauffage permanent ou temporaire des conduites d’eau ou de fluides.

Caractéristiques

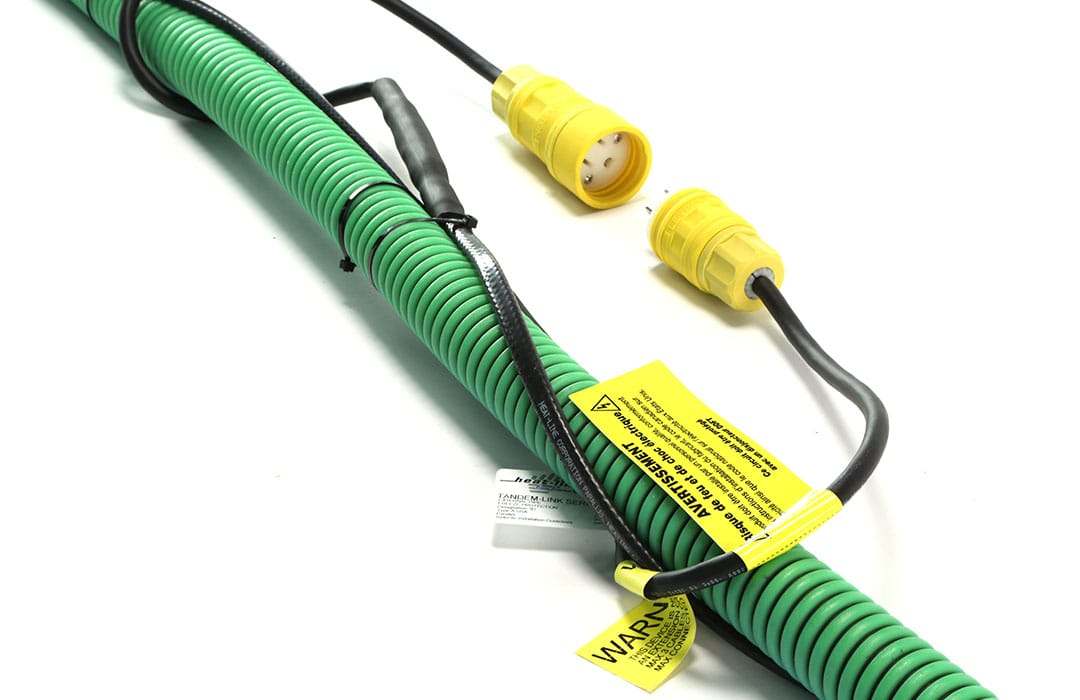

Les unités Tandem-Link sont des systèmes de câbles chauffants étanches prêts à l’emploi qui se branchent directement l’un sur l’autre, ce qui permet une flexibilité de longueur sur le site. Fourni avec des raccords étanches mâles et femelles et certifié électriquement pour les emplacements mouillés.

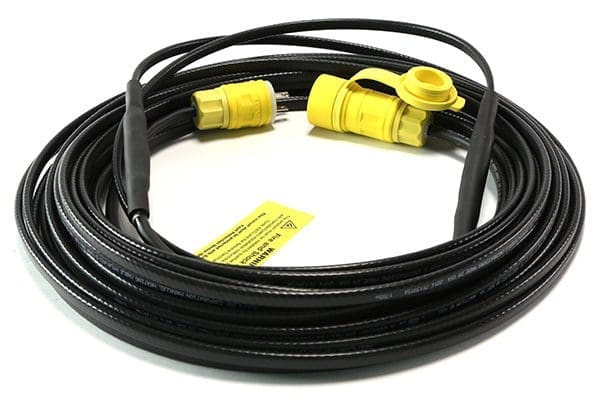

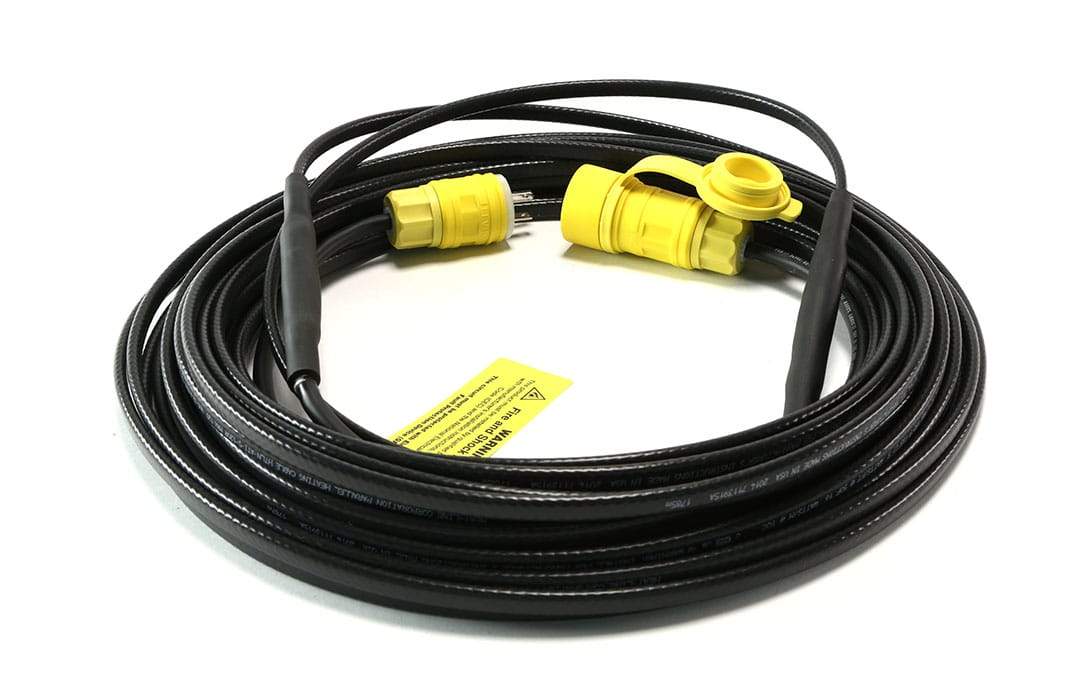

Le système de câble de traçage thermique Tandem-Link est fourni pré-assemblé et prêt à l’emploi avec des extrémités mâles et femelles de qualité, durables et certifiées NEMA pour les emplacements mouillés. Tandem-Link est une solution sûre et fiable pour tous les types de tuyaux métalliques et non métalliques de différentes tailles. Il s’agit notamment du cuivre, du PEX, du polyéthylène, de l’ABS, du PVC, de la galvanisation, de l’acier inoxydable, de la fonte ductile, du caoutchouc, du vinyle, etc. Même dans les applications où les tuyaux sont destinés à rester secs pendant des périodes courtes ou prolongées, Tandem-Link ne surchauffe ni ne fait fondre le tuyau grâce à sa technologie avancée de chauffage par traçage autorégulé.

Tandem-Link est certifié cCSAus pour satisfaire ou dépasser les normes nord-américaines et est la seule solution connue de câble chauffant qui peut être interconnecté, permettant une flexibilité de longueur sur le site sans avoir besoin d’épissure sur le terrain et de terminaison par un professionnel qualifié. Tandem-Link permet une protection rapide, facile et sûre des tuyaux contre le gel dans une variété d’applications comme jamais auparavant.

Les systèmes Tandem-Link conviennent à de nombreuses applications, y compris les constructions par temps froid nécessitant un chauffage permanent ou temporaire des conduites d’eau ou de fluide. En cas d’utilisation temporaire, le système Tandem-Link peut être simplement débranché, enroulé et stocké jusqu’à ce qu’il soit à nouveau nécessaire pour le projet suivant.

Tandem-Link utilise les performances uniques et avancées du câble de traçage thermique autorégulant. Construit à partir de la technologie du câble thermique autorégulateur, le système Tandem-Link peut augmenter efficacement la chaleur et l’énergie fournies aux points froids microscopiques situés sur sa longueur et réduire simultanément la chaleur et l’énergie fournies aux points chauds. Vous n’aurez jamais à vous soucier d’une surchauffe entraînant un risque de fonte et d’incendie, grâce à la technologie de chauffage par traçage autorégulé. Tandem-Link vous offre la tranquillité d’esprit de savoir que vous disposez d’une protection fiable contre le gel sans le risque des rubans chauffants traditionnels à puissance constante. Tandem-Link est devenu un produit essentiel pour les camps miniers et les entreprises de construction.

Pour augmenter l’efficacité énergétique de votre système de câble chauffant Tandem-Link, il est recommandé d’ajouter une isolation thermique et un thermostat. L’isolation thermique supplémentaire permet de réduire les pertes de chaleur, et le thermostat vous permet de faire fonctionner votre système Tandem-Link en fonction de la température extérieure du tuyau. La combinaison de l’isolation et d’un thermostat permet d’augmenter l’efficacité énergétique jusqu’à 80 %.

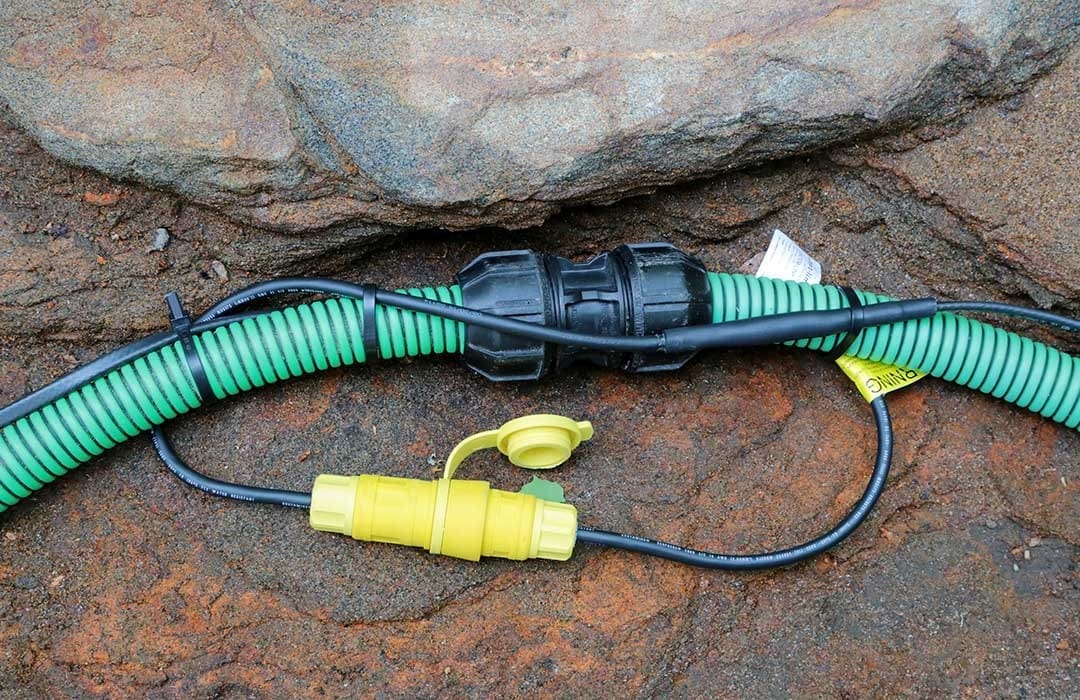

Tandem-Link est un système de traçage thermique externe conçu pour assurer une protection permanente ou temporaire fiable contre le gel des conduites métalliques et non métalliques. Les exemples incluent, mais ne sont pas limités à;

  • Conduites d’alimentation en eau existantes sujettes au gel
  • Conduites d’alimentation en eau de petit diamètre
  • Tubes et tuyaux de grand diamètre
  • Tous les types de tuyaux métalliques et non métalliques
  • Tuyaux d’égouts, de fosses septiques et d’effluents

Tandem-Link est un produit très polyvalent qui peut être utilisé dans de nombreuses applications spécialisées. Si vous pensez avoir une application spéciale ou unique pour Tandem-Link, veuillez contacter Heat-Line directement et parler à l’un de nos spécialistes des produits.

Caractéristiques

  • Possibilité d’utiliser jusqu’à 3 unités pour ajuster la longueur selon les besoins
  •  Peut être installé sur tous les tuyaux, réservoirs et cuves métalliques et non métalliques
  •  Assure une protection fiable contre le gel de tous les diamètres de tuyaux (lorsqu’ils sont correctement mesurés et installés)
  •  Installation facile et rapide sur la plupart des tuyaux sans qu’il soit nécessaire de les enlever
  •  Peut être entièrement isolé pour augmenter l’efficacité énergétique
  •  Peut être utilisé avec une variété de dispositifs de contrôle, y compris des minuteries et des thermostats
  •  Disponible par multiples de 5 pieds (1,5 m) jusqu’à une longueur maximale de 410 pieds (125 m)

Avantages

  • Approuvé par le cCSAus (Canada et États-Unis)
  •  Fabriqué en Amérique du Nord
  •  Certifié pour les emplacements mouillés
  •  Garantie limitée de 5 ans

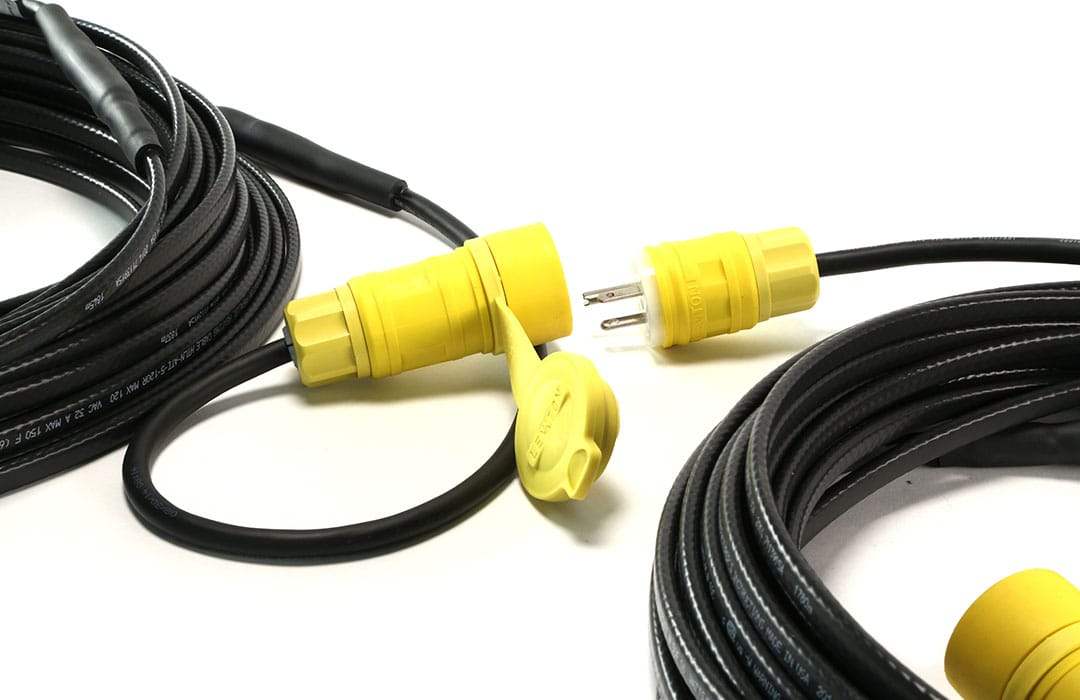

  •  Fourni avec des connecteurs Leviton Wetguard mâles et femelles étanches NEMA Type 4, 4X, 6, 6P
  •  Même à sec, le tuyau ne fondra ni ne brûlera
  •  Le système le plus fiable et le plus économe en énergie sur le marché
  •  Aucun autre produit ne combine les caractéristiques et n’offre la flexibilité du Tandem-Link de Heat-Line

Homologations

  • Homologué cCSAus (Canada et USA) LR85446
  • Désignation de protection contre le gel Usage W Canada
  • Freeze Protection Designation Installation Type A USA
  • Embouts mâles et femelles Wetguard certifiés pour les emplacements mouillés NEMA Type 4, 4X, 6, 6P

Spécifications électriques

  • Câble chauffant à gaine en élastomère thermoplastique (TPE)
  •  Câble chauffant en polymère autorégulant/conducteur
  •  Systèmes 120V – 5 watts/pied (15w/m) à 50°F (10°C) longueur maximale de 205 pieds (62 m)
  •  Systèmes 240V – 5 watts/pied (15w/m) à 50°F (10°C) longueur maximale de 410 pieds (125 m)
  •  Maximum de 3 câbles connectés
  •  Modèles (GFC) 120 volts avec branchement de la mise à la terre (MALT): câble d’alimentation de 4 pieds (1,2 m) avec dispositif d’interruption enfichable de 27 milliampères
  •  Modèles (GFC) 240 volts avec branchement de la mise à la terre (MALT): câble d’alimentation de 6 pieds (1,8 m) avec dispositif d’interruption enfichable de 27 milliampères
  •  Modèles CS: 2 pieds (0,6 m), câble SJEOOW 14 AWG avec connecteur mâle Wetguard de Leviton
  •  Tous les modèles à l’extrémité opposée : 2 pieds (0,6 m, 14 AWG SJEOOW avec connecteur femelle Wetguard de Leviton
  •  La protection des circuits par disjoncteur de fuite à la terre doit être appliquée sur place, conformément aux codes de l’électricité canadien et américain

Autres spécifications

  • Protection externe contre le gel des conduites
  •  L’utilisation pour plusieurs diamètres de tuyaux et à des tuyaux métalliques ou non métalliques
  •  Câble chauffant à gaine en élastomère thermoplastique (TPE)
  •  Épaisseur nominale du câble chauffant 0.25 pouce (6.4mm) / largeur 0.425 pouce (10.8mm)
  •  Convient pour des températures d’exposition allant jusqu’à 150F (65C)
  •  Fabriqué en Amérique du Nord

Recommandations de mesure pour Tandem-Link

Mesurez toujours avant de commander, ne supposez pas ou n’estimez pas la longueur requise.

-Le Tandem-Link est un système à technologie avancé de câble chauffant externe, interconnecté et autorégulé, assemblé en usine et fourni prêt à l’emploi à une longueur prédéterminée fournie au moment de la commande. Grâce à sa capacité d’interconnexion, il permet de personnaliser la longueur sur place.

-Les systèmes Tandem-Link sont tarifés et fabriqués en longueurs standard par multiples de 10 pieds (3m) jusqu’à 205 pieds (62m) en 120 volts, et par multiples de 10 pieds (3m) de 10 pieds à 410 pieds (3m – 125m) en 240 volts.

Remarques Importantes:

– Un maximum de 3 systèmes interconnectés et/ou une longueur en fonction de la tension utilisée.

-Il est très simple de déterminer la longueur de Tandem-Link dont vous avez besoin pour votre application, car le système Tandem-Link est conçu pour fonctionner en ligne droite le long du tuyau dans la plupart des applications, en fonction du diamètre du tuyau et de l’épaisseur de l’isolation.

Pour protéger contre le gel les tuyaux de petit diamètre 2 pouces (51 mm) intérieur (ID) ou moins, une seule trace d’élément chauffant est souvent suffisante ; cependant, dans les applications de froid extrême, plus d’isolation et/ou de passages câbles chauffants peuvent s’avérer nécessaires. L’augmentation de l’épaisseur de l’isolation peut également réduire la quantité de câble chauffant Tandem-Link nécessaire et augmenter considérablement votre efficacité énergétique.

-Pour les tuyaux d’un diamètre supérieur à 2 pouces (51 mm), il est recommandé d’utiliser au moins deux traces de câble chauffant et de consulter un spécialiste de l’application Heat-Line pour s’assurer de la bonne performance de l’appareil.

-Si vous avez des questions spécifiques concernant les longueurs requises de Tandem-Link pour vos paramètres, veuillez appeler Heat-Line directement et parler à l’un de nos spécialistes des applications Heat-Line. Sacher ces informations suivantes si possible:

  •  Type de tuyau (métallique/non métallique)
  •  Diamètre du tuyau
  •  Longueur du tuyau
  •  Température ambiante minimale
  •  Nombre de vannes et/ou de robinets situés le long de la canalisation
  •  Épaisseur de l’isolation (Heat-Line propose une variété d’isolants pour répondre aux exigences de l’application)

Tandem-Link est considéré comme une commande personnalisée. Tandem-Link peut généralement être expédié dans un délai de 1 à 3 jours à compter de la commande. Veuillez contacter Heat-Line pour connaître les disponibilités et les durées d’exécution.



Inclus dans un Système Tandem-Link:

  • Câble chauffant autorégulant de longueur prédéterminée, assemblé en usine
  • Modèles (GFC) avec branchement de la mise à la terre (MALT) 120 volts: câble d’alimentation de 4 pieds (1,2 m) avec dispositif d’interruption enfichable de 27 milliampères
  • Modèles (GFC) avec branchement de la mise à la terre (MALT) 240 volts: câble d’alimentation de 6 pieds (1,8 m) avec dispositif d’interruption enfichable de 27 milliampères
  • Modèles CS: 2 pieds (0,6 m), câble SJEOOW 14 AWG avec connecteur mâle Wetguard de Leviton
  • Tous les modèles: 2 pieds (0,6 m, 14 AWG SJEOOW avec connecteur femelle Wetguard de Leviton
  • Garantie limitée de 5 ans
  • Documentation d’installation et d’assistance



Accessoires Tandem-Link

NUMÉRO DE PIÈCE DESCRIPTION
HLA-120 Thermostat enfichable 120V (GFC)
GFA-STAT
Thermostat à fil branchement direct 120/240V avec disjoncteur de fuite à la terre (CS)
TIMER-120P Minuterie enfichable 120V (GFC)
TIMER-240P Minuterie enfichable 240V (GFC)
TIMER-CS
Minuterie à branchement direct 120/240V (CS)
MA-10 120/240V GFCI/ELCI (CS)
INSUL-1.00 Tube d’isolation pour tuyau de 1 pouces de DI (1 5/8 pouces de DI, 6 pieds de long)
INSUL-1.25 Tube d’isolation pour tuyau de 1 1/4 pouces de DI (1 7/8 pouces de DI, 6 pieds de long)
INSUL-2.00 Tube d’isolation pour tuyau de 2 pouces de DI (2 5/8 pouces de DI, 6 pieds de long)
INSUL-3.00 Tube d’isolation pour tuyau de 3 pouces de DI (3 1/2 pouces de DI, 6 pieds de long)
INSUL-4.00 Tube d’isolation pour tuyau de 4 pouces de DI (4 1/2 pouces de DI, 6 pieds de long)
HLP-TAPE Ruban pour tube d’isolation (100 pieds)
INSUL-FOIL Isolation en bulles d’aluminium (16 pouces de large, vendu au pied)
INSUL-TAPE Ruban d’aluminium toutes températures (150 pieds)
PLD-CG Protecteurs de câbles (lot de 4, 6 pouces chaque)

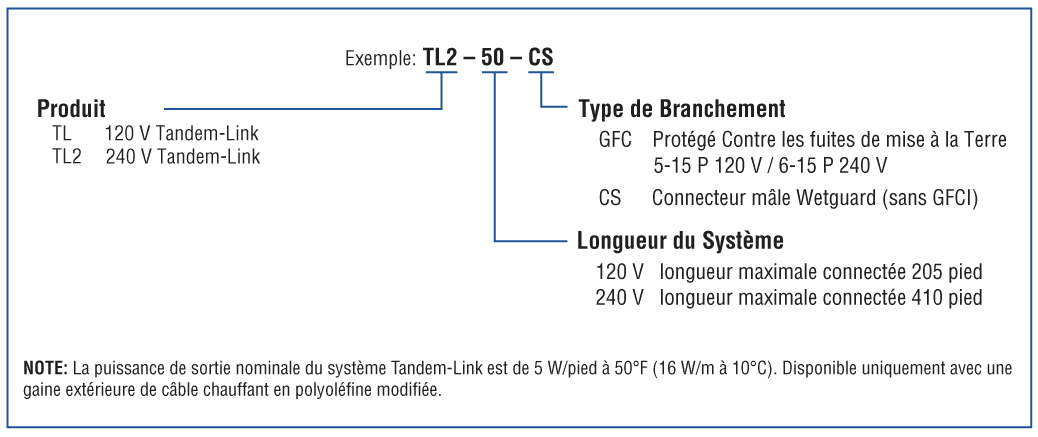

Guide des Codes Produit Tandem-Link



Q – Quelle est la différence entre Tandem-Link et Paladin?
R – Il n’y a pas de différence opérationnelle entre le câble chauffant Tandem-Link et le câble chauffant Paladin. Le système Tandem-Link est interconnectable avec une fiche mâle à une extrémité du câble chauffant et une fiche femelle à l’autre extrémité. Le système Paladin est équipé d’un bouchon mâle à une extrémité et d’un embout de terminaison à l’autre extrémité.

Q – L’utilisation de Tandem-Link sur des tuyaux en plastique est-elle sans danger?
R – Oui. Le système Tandem-Link est approuvé pour toutes les applications de tuyauterie métallique et non métallique. La technologie avancée d’autorégulation employée dans le produit Tandem-Link le rend sûr pour les tuyaux en plastique, même s’ils sont secs, car il ne peut jamais surchauffer et endommager les tuyaux.

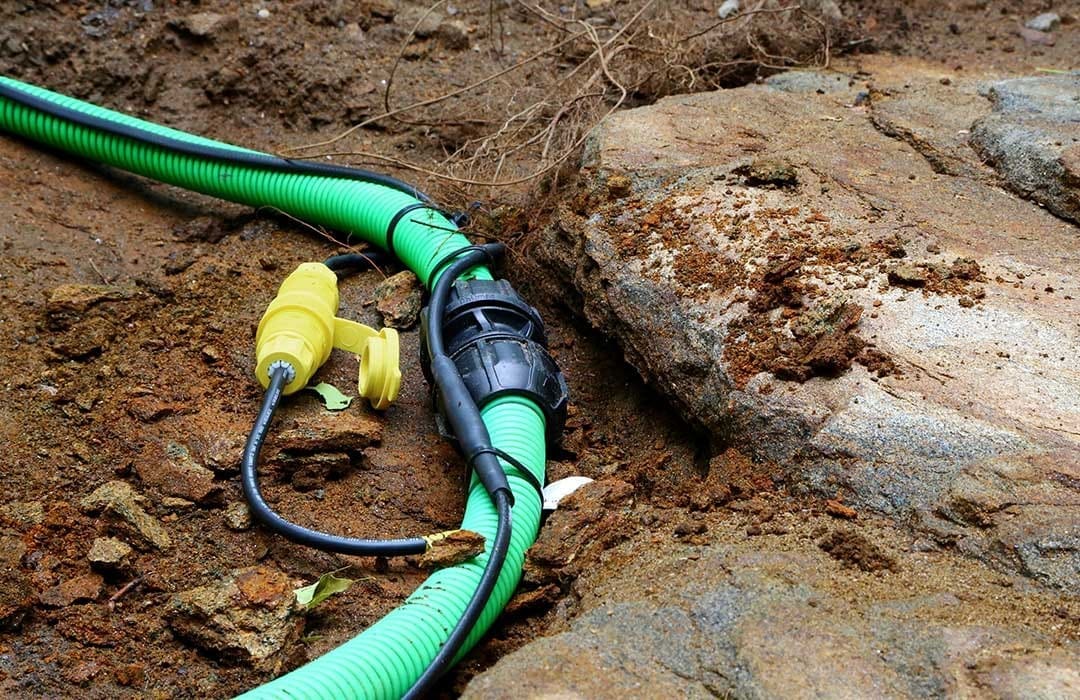

Q – Le Tandem-Link peut-il être enterré?
R – Oui. Le câble chauffant Tandem-Link peut être enterré ; cependant, les extrémités des prises doivent rester au-dessus du sol.

Q – Dois-je enrouler le système Tandem-Link autour du tuyau ou simplement le placer le long du tuyau?
R – Le Tandem-Link ayant des propriétés de transfert de chaleur extraordinaires, il peut être simplement installé en ligne droite le long du tuyau sans qu’il soit nécessaire d’incliner ou de spiraler le câble chauffant sur des diamètres de tuyau de 2″ ou moins. Pour les tuyaux de plus grand diamètre, il peut être nécessaire d’effectuer plusieurs passages ou de spiraler le câble chauffant.

Q – Le Tandem-Link est-il livré avec un thermostat?
R – Non. Un thermostat n’est pas inclus avec le produit Tandem-Link car il n’est pas nécessaire pour un fonctionnement correct et sûr ; cependant, un thermostat peut être acheté comme accessoire supplémentaire. En fonction des applications du système, ou lorsque le fonctionnement automatique est préféré, un thermostat peut être utilisé pour mettre le système en marche et l’arrêter afin d’économiser de l’énergie ou d’assurer un cycle de fonctionnement du système. Combinés à l’isolation, les thermostats peuvent accroître considérablement l’efficacité énergétique.

Q – Que dois-je faire si j’ai du câble chauffant Tandem-Link en trop?
R – Si vous disposez d’un surplus de câble chauffant, vous pouvez le reboucler dans le tuyau ou concentrer plus de câble chauffant dans les sections les plus exposées du tuyau. Si nécessaire, le câble chauffant peut se chevaucher en toute sécurité, car il est autorégulé et ne surchauffe pas.

Q – L’appareil s’éteint-il lorsqu’il n’est pas utilisé?
R – Non. Les systèmes de câbles chauffants autorégulants Tandem-Link augmentent la puissance calorifique en cas de froid, mais surtout diminuent la puissance calorifique en cas de chaleur. Par conséquent, les produits de la marque Heat-Line sont très économes en énergie, mais ne s’éteignent pas complètement car ils ne peuvent que réduire leur production au minimum. Pour arrêter complètement le système, il faut le débrancher ou l’installer avec un thermostat. Les systèmes de marque Heat-Line doivent être débranchés ou arrêtés lorsqu’ils ne sont pas utilisés (mois d’été) et testés chaque année avant d’être utilisés.

Q – Un système de 240 volts consomme-t-il moins d’énergie qu’un système de 120 volts
R – Non. L’efficacité énergétique n’a rien à voir avec la tension désignée. Nous payons l’énergie en watts et non en volts. Il y a quelques années, le terme “plus efficace” était associé aux systèmes de 240 volts parce que l’on peut mettre plus de charge ou d’ampérage sur un circuit de 240 volts. Malheureusement, le terme “plus efficace” a été interprété à tort comme signifiant “plus économe en énergie”, ce qui n’est pas le cas.

Q – Quelle est la consommation d’énergie d’un Tandem-Link?
R- Tous les systèmes de la marque Heat-Line, y compris Tandem-Link, utilisent la technologie avancée de câble chauffant autorégulé de Heat-Line, qui permet de fournir de l’énergie et de la chaleur aux zones froides du tuyau et de réduire l’énergie et la chaleur aux zones chaudes. Bien que la quantité totale d’énergie consommée dépende de multiples facteurs, vous pouvez être assuré que vous installez le système de câble chauffant le plus économe en énergie qui soit. Si vous souhaitez réduire davantage votre consommation d’énergie, vous pouvez envisager l’ajout d’un thermostat, d’une minuterie ou d’un autre dispositif de contrôle.

Q – Y a-t-il une longueur maximale pour les systèmes de câbles chauffants Tandem-Link?
R – Oui. La longueur maximale du circuit Tandem-Link autorisée est la suivante:
La longueur maximale sur un circuit de 120 V est de 205 pieds (62 m) ET/OU 3 câbles connectés.
La longueur maximale sur un circuit de 240 V est de 410 pieds (125 m) ET/OU 3 câbles connectés.

Q – Quel type d’isolation dois-je utiliser avec le système Tandem-Link?
R – Heat-Line recommande d’utiliser l’isolation la mieux adaptée à l’environnement dans lequel elle sera installée. Un type courant d’isolation utilisé avec les câbles chauffants Tandem-Link est constitué de tubes isolants en mousse étanche pour tuyaux, résistants au feu. Vous pouvez également mettre en œuvre une isolation en fibre de verre à condition qu’elle soit correctement protégée contre les intempéries en fonction de l’environnement.

Q – Où puis-je acheter le système de câble chauffant Tandem-Link?
R – Le système de câble chauffant Tandem-Link fabriqué par Heat-Line est disponible directement auprès de Heat-Line ou de l’un de nos distributeurs de produits. Pour obtenir une liste des distributeurs de produits Heat-Line au Canada et aux États-Unis, veuillez contacter Heat-Line directement au numéro gratuit suivant : 1-800-584-4994 . ou en français 1-844-584-5474..

Q – Dois-je utiliser un isolant avec le système Tandem-Link?
R – L’isolation est fortement recommandée lors de l’utilisation du système Tandem-Link, surtout si l’installation est hors sol dans l’air ambiant extérieur. L’isolation permet de réduire la perte de chaleur globale et donc de réduire la quantité d’énergie que le câble chauffant Tandem-Link doit consommer. Il permet également de maintenir le câble chauffant en contact constant avec le tuyau.

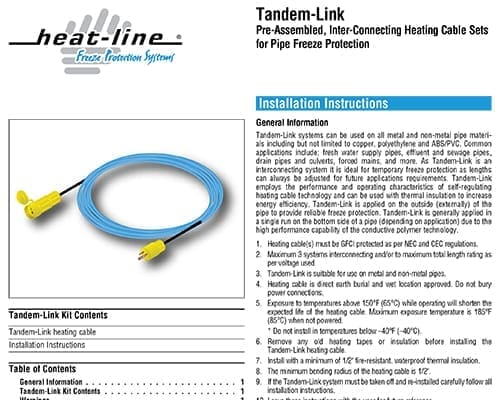

  • Tandem-Link Manual

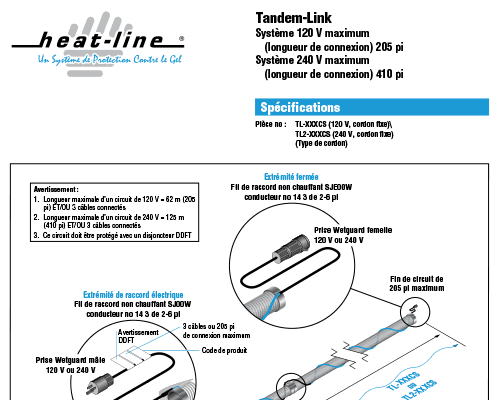

  • Spécifications Tandem-Link
  • Cordon Amovible (CS) vs Disjoncteur de Fuite à la Terre (GFC)
