CARAPACE® Emploi Prêt

CARAPACE est un système de canalisation d’eau de haute performance, qui protège contre le gel. Il est idéal pour les systèmes à haute pression ou de longue distance. Ce système innovant est constitué d’un tuyau en polyéthylène de 200 lbs/po2 avec un câble chauffant autorégulant Heat-Line extrudé directement sur la surface du tuyau. Il est protégé par une coque en polyéthylène haute densité. La construction brevetée du CARAPACE assure un transfert thermique supérieur et une efficacité énergétique inégalée, tout en garantissant une protection fiable des tuyaux contre le gel. CARAPACE est certifié sans danger pour l’eau potable et convient à l’enfouissement direct dans le sol et aux installations à l’air libre. En éliminant la nécessité de recourir à des méthodes coûteuses de dynamitage et d’excavation, CARAPACE offre une solution rentable lorsque la protection naturelle contre le gel n’est pas disponible.

Caractéristiques

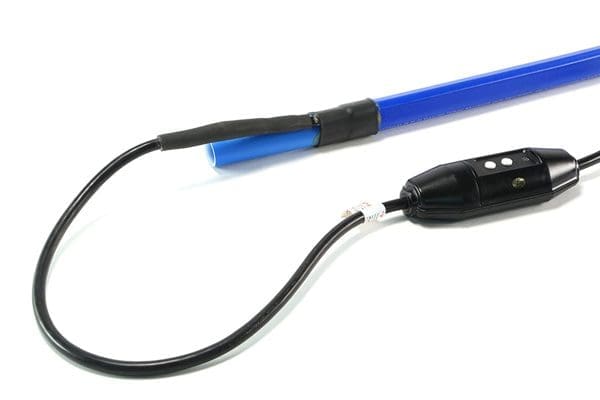

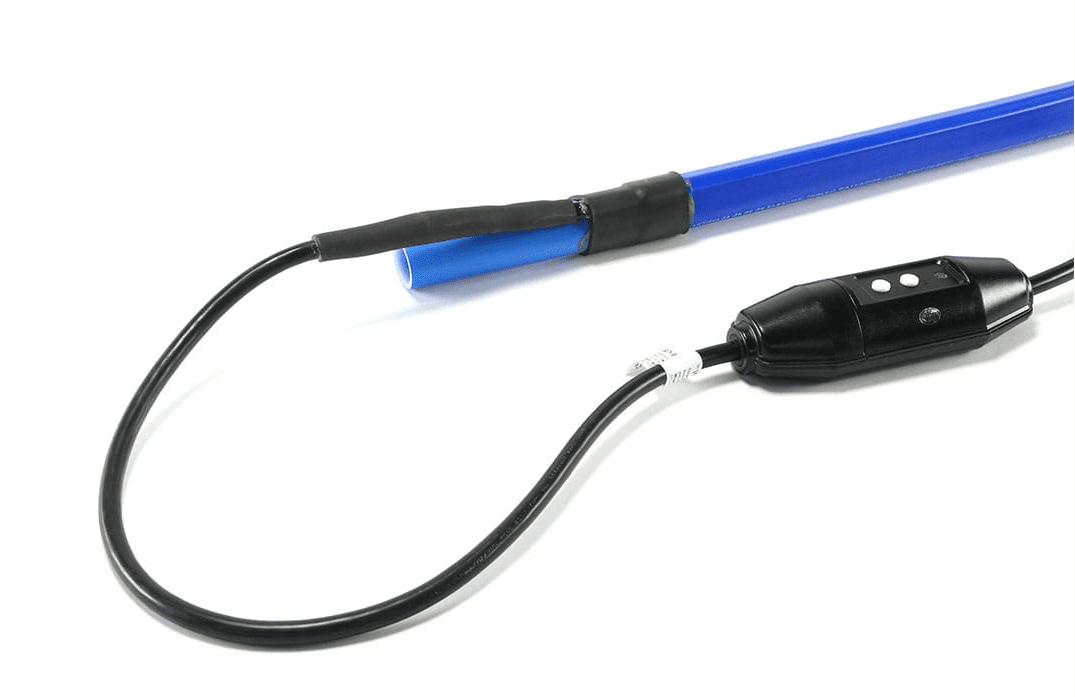

CARAPACE est disponible prêt à l’emploi avec une protection GFCI et un câble d’alimentation de 4 pieds (1,2 m) sous la forme d’un tuyau de protection contre le gel. Il est assemblé en usine à la longueur voulue, ce qui rend l’installation simple, rapide et rentable. Il n’est plus nécessaire de faire appel à un électricien pour l’alimentation électrique sur site et les terminaisons complexes. D’autres options d’alimentation sont également disponibles.

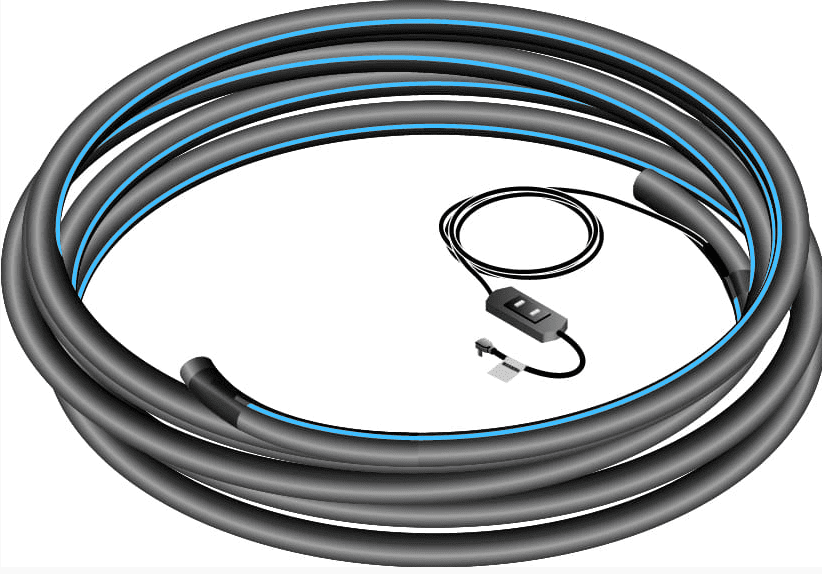

Le système de tuyaux de protection contre le gel CARAPACE prêt à l’emploi est livré pré-assemblé et prêt à être installé. Pour l’installer, il suffit de dérouler le tuyau et de le raccorder à l’aide de raccords de plomberie standard tels que le raccord à compression Philmac 3G fourni par Heat-Line. CARAPACE est fabriqué à partir d’un tube en polyéthylène haute densité approuvé par la norme NSF STD 14, pour une résistance et une potabilité élevées. Le câble chauffant autorégulant est extrudé directement sur la surface extérieure du tuyau par une fine couche de polyéthylène haute densité. La couche extrudée constitue une enveloppe protectrice contre les dommages mécaniques tout en garantissant que le câble chauffant conducteur autorégulant reste en contact indéfectible avec la paroi du tuyau. Cette construction unique fait de CARAPACE le seul produit recommandé par Heat-Line pour les systèmes d’alimentation d’eau à haute pression et à pression constante. Il est le choix idéal pour la protection des tuyaux contre le gel et pour empêcher les tuyaux de geler dans les applications à haute pression telles que les lignes d’alimentation en eau résidentielles. Prévenir le gel des tuyaux n’a jamais été aussi facile!

CARAPACE assure la protection des tuyaux contre le gel en utilisant les performances uniques et avancées de la technologie des câbles chauffants autorégulants, ce qui permet d’éviter efficacement le gel des tuyaux. CARAPACE peut effectivement augmenter la chaleur et la production d’énergie dans les sections froides de sa longueur et réduire simultanément la chaleur et la production d’énergie dans les sections chaudes, ce qui empêche efficacement les tuyaux de geler. Vous n’aurez jamais à vous inquiéter d’une surchauffe de CARAPACE entraînant un risque de fonte et d’incendie grâce à la technologie du câble de traçage thermique autorégulé. Même dans les applications où les tuyaux sont destinés à rester secs pendant des périodes plus ou moins longues, CARAPACE ne surchauffe pas et ne fait pas fondre le tuyau. CARAPACE vous offre la tranquillité d’esprit d’une protection fiable contre le gel des canalisations, sans aucun risque. Il est devenu un produit essentiel pour les propriétaires, les agriculteurs et les ingénieurs qui supervisent les projets municipaux en raison de sa grande efficacité dans la protection et la prévention du gel des tuyaux d’eau. Si vous cherchez un moyen de protéger les tuyaux contre le gel ou de les empêcher de geler, CARAPACE est la technologie de traçage thermique qu’il vous faut!

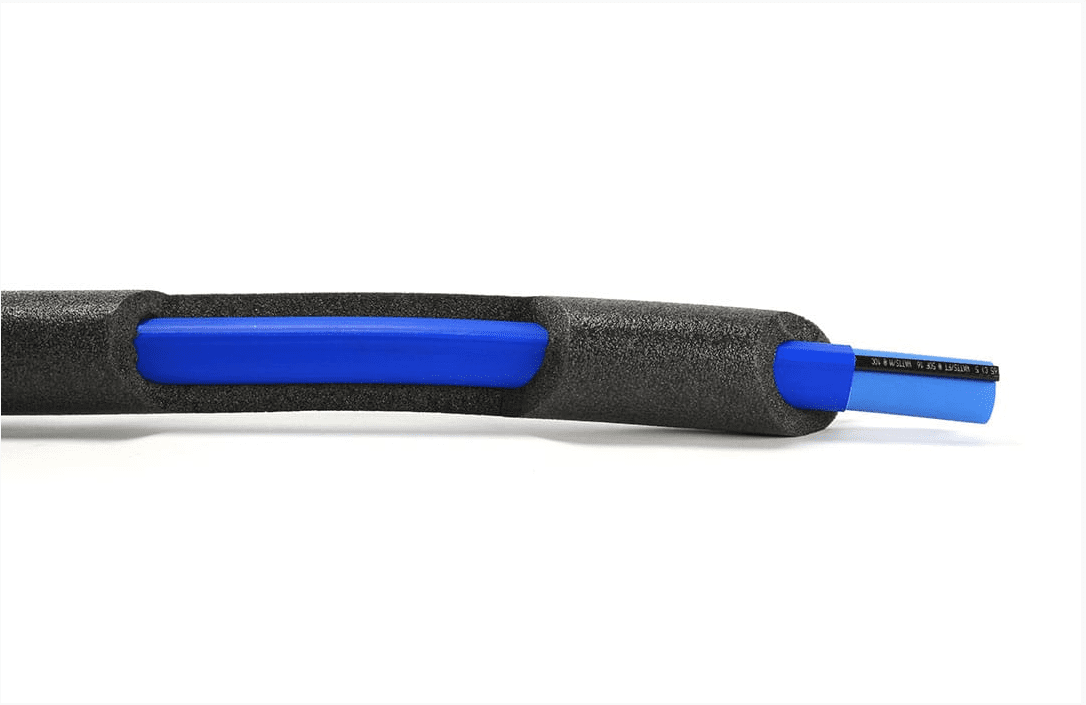

Pour augmenter l’efficacité énergétique de votre système contre le gel CARAPACE, il est recommandé d’ajouter une isolation thermique, un thermostat ou une minuterie. L’isolation thermique supplémentaire permet de réduire les pertes de chaleur, et le thermostat vous permet de faire fonctionner votre système CARAPACE en fonction de la température extérieure du tuyau et la minuterie contrôlera le temps de fonctionnement. Ces accessoires combinés peuvent augmenter l’efficacité énergétique jusqu’à 80 %. Dans les applications où les tuyaux seront exposés à l’air atmosphérique (libre), il est nécessaire d’utiliser un isolant à cellules fermées ou tout autre isolant étanche approuvé. L’isolation contribuera à maintenir l’efficacité énergétique et la fiabilité des températures froides. L’isolation est recommandée pour toutes les nouvelles applications ; cependant, tout tuyau soumis à l’air extérieur doit être complètement isolé pour conserver la chaleur à l’intérieur du tuyau. Prévenir le gel des tuyaux n’a jamais été aussi facile!

CARAPACE est un système de tuyau en polyéthylène conçu pour protégé contre le gel, prêt à l’emploi, livré pré-assemblé et prêt à être installé. Les exemples d’application comprennent, mais ne sont pas limités à:

  •  Conduites d’alimentation en eau résidentielle (lac, rivière, puits, immeuble à immeuble, municipalité)
  •  Systèmes d’eau à pression constante ou à haute pression
  •  Résidences municipales et bâtiments commerciaux
  •  Systèmes d’approvisionnement en eau et d’évacuation des eaux usées dans les camps d’exploration et d’exploitation minière
  •  Conduites septiques de petit diamètre (telles que les conduites de refoulement)
  •  Conduites de refoulement des eaux usées et des eaux ménagères résidentielles et commerciales

CARAPACE ffre une protection contre le gel pour de nombreux endroits:

  •  Maisons et chalets sur le lac
  •  Ferme/Agriculture
  •  Commercial/ Industriel
  •  Chantiers de construction
  •  Camps et VR
  •  Camps d’exploration et d’exploitation minière
  •  Projets de logements dans le Nord
  •  Camps de pêche et de chasse
  •  Climat extrêmement froid Bases gouvernementales de recherche/navales
  •  Et plus encore

CARAPACE est un produit très polyvalent et, en tant que tel, il peut être utilisé dans de nombreuses applications spécialisées. Si vous pensez avoir une application spéciale ou unique pour CARAPACE, veuillez contacter Heat-Line directement et parler à l’un de nos spécialistes des produits.

Caractéristiques

  • Garantie limitée de 5 ans, garantie prolongée de 10 ans disponible
  •  Économies de main-d’œuvre : pas besoin de creuser sous la ligne de gel ou de dynamiter la roche
  •  Installation facile et rapide
  •  Même à sec, le tuyau ne fondra ni ne brûlera
  •  Peut être entièrement isolé pour augmenter l’efficacité énergétique
  •  Peut être utilisé avec une variété de dispositifs de contrôle, y compris des minuteries et des thermostats
  •  Disponible par multiple de 5 pieds (1,5 m) jusqu’à 100 pieds (30 m) et par multiple de 10 pieds (3 m) jusqu’à une longueur maximale de 660 pieds (168 m). Des longueurs personnalisées sont également disponibles.

Avantages

  • Approuvé par le cCSAus (Canada et États-Unis)
  •  Appouvé CSA B137.1
  •  Tuyau d’eau potable en polyéthylène approuvé cNSF
  •  Fabriqué en Amérique du Nord
  •  Approuvé pour l’enfouissement direct dans le sol
  •  Approuvé pour les emplacements humides et mouillés
  •  Sa construction unique permet un transfert de chaleur supérieur
  •  Approuvé pour les systèmes à pression constante
  •  Le système le plus fiable et le plus économe en énergie sur le marché

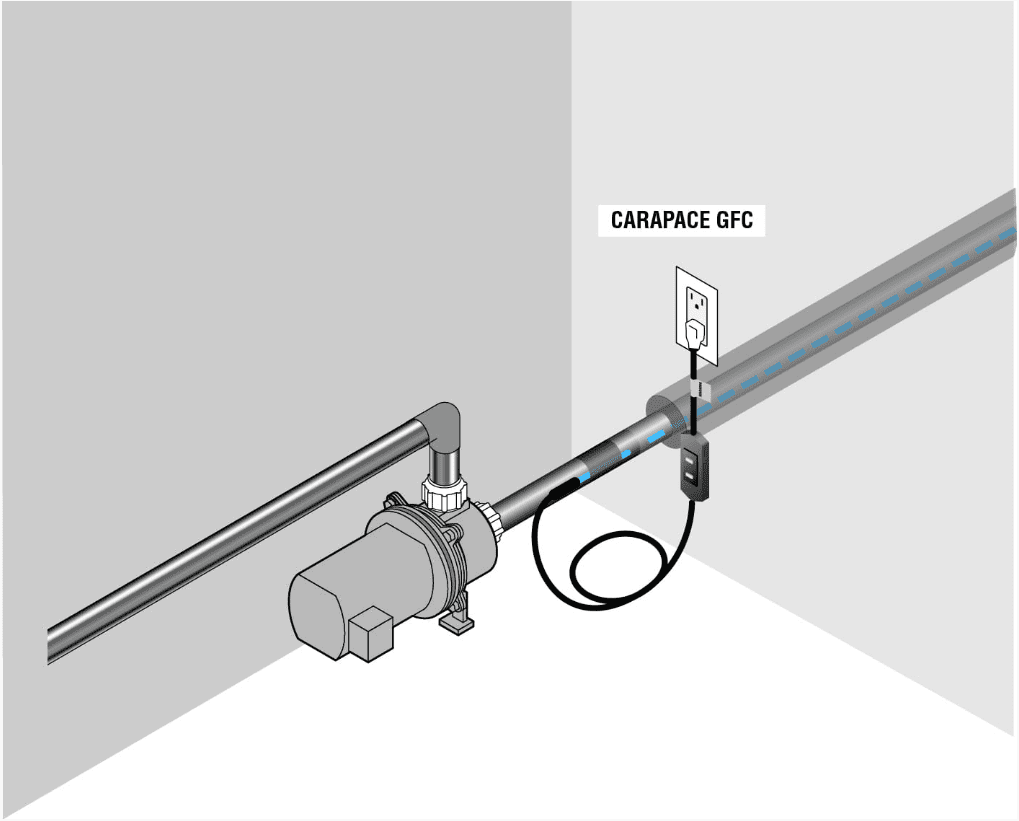

  •  CARAPACE (GFC ) se branche sur une prise enfichable de 120V ou 240V. Aucun travail électrique supplémentaire n’est nécessaire. CARAPACE (CS) à branchement direct dans une boite 120V ou 240V est disponibles sur demande
  •  CARAPACE répond aux exigences en matière de plomberie, d’électricité et de mécanique.
  •  Aucun autre produit combine les caractéristiques et la flexibilité que CARAPACE de Heat-Line.

Homologations

  • Homologué cCSAus B137.1 (Canada et États-Unis) LR 85446
  •  Certifié cNSF 14-61 (Canada et États-Unis)
  •  Utilisation W Canada
  •  Type d’installation A États-Unis

Spécifications Électriques

  •  Certification d’enfouissement direct dans la terre et d’emplacement mouillé
  •  Systèmes 120V – 3 watts/pied (9w/m) à 50°F (10°C) longueur maximale de 240 pieds (73m)
  •  Systèmes 120V – 5 watts/pied (15w/m) à 50°F (10°C) longueur maximale de 240 pieds (73m)
  •  Systèmes 240V – 3 watts/pied (9w/m) à 50°F (10°C) longueur maximale 660 pieds (201m)
  •  Systèmes 240V – 5 watts/pied (15w/m) à 50°F (10°C) longueur maximale 540 pieds (165m)
  •  Modèles (GFC) 120 volts avec branchement de la mise à la terre (MALT) – câble d’alimentation de 4 pieds (1,2 m) avec dispositif d’interruption enfichable de 27 milliampères
  •  Modèles (GFC) 240 volts avec branchement de la mise à la terre (MALT) – câble d’alimentation de 6 pieds (1,8 m) avec dispositif d’interruption enfichable de 27 milliampères
  •  Modèles (CS) – câble d’alimentation SJEOOW de 6 pieds (1,8 m), 12-14 Norme Américaine des Dimensions des fils pour connexion directe, le disjoncteur de fuite à la terre doit être installé sur place

Spécifications de Plomberie

  • Fabriqué en PE 4710 à base de résine PEHD
  •  Le PE 4710 PEHD est 25 % plus résistant que le PE 3608
  •  CARAPACE a le code couleur bleu conforme à la norme internationale pour les tuyaux à eau
  •  1 et 1 1/4 pouce DI (SIDR-9) 200PSI NSF STD 14 polyéthylène
  •  1 pouce CTS (SODR-9) 250PSI NSF STD 14 polyéthylène
  •  CARAPACE est compatible avec les raccords et les connecteurs actuels pour les tuyaux d’eau en PEHD, y compris les raccords à compression Philmac 3G disponibles chez Heat-Line
  •  Convient aux applications hors sol lorsqu’elles sont correctement isolées
  •  Fabriqué en Amérique du Nord

Recommandations de mesure pour le CARAPACE

Toujours mesurer avant de commander. Ne pas supposer ou estimer la longueur nécessaire.

– Le système CARAPACE est un système de technologie avancé de tuyaux d’alimentation en eau et de câbles chauffants autorégulants finis en usine et fournis prêts à l’emploi à une longueur prédéterminée au moment de la commande.

– Les systèmes CARAPACE sont tarifés et fabriqués en longueurs standard par multiple de 5 pieds (1,5 m) jusqu’à 100 pieds (30 m), puis par multiple de 10 pieds (3 m) de 100 pieds à 660 pieds (30 m – 201 m).

Remarques Importantes:

– Il n’y a aucun moyen de rallonger le produit CARAPACE sur place ; cependant, avec l’aide d’un électricien professionnel et d’un kit d’étanchéité Heat-Line CARPACE, il est possible de raccourcir un système CARAPACE sur place.

– Bien que la plupart des systèmes CARAPACE soient fabriqués dans des longueurs standard, des longueurs spéciales peuvent également être demandées dans les limites des longueurs maximales autorisées. Par exemple, si un système de 118 pieds (36 m) est nécessaire, au lieu d’acheter un système de 120 pieds (36,5 m), une commande spéciale peut être passée pour une longueur exacte de 118 pieds (36 m).

Applications pour les lacs et les rivières

– Dans les installations en lac ou en rivière, le système CARAPACE doit commencer dans un bâtiment chauffé et se terminer dans le lac à une profondeur d’eau totale minimale supérieure à l’épaisseur prévue de la glace de surface. Dans certaines applications, le système CARAPACE peut s’étendre jusqu’au pied support ou à la pompe submersible dans le lac.

Applications dans un puits

– Dans le cas d’un puits foré ou creusé, le système CARAPACE doit commencer dans un bâtiment chauffée et se terminer au niveau du puits.

– Dans certaines applications de puits creusés, en fonction du diamètre et de la profondeur du tuyau, il est possible de faire passer la longueur de CARAPACE directement dans le tuyau du puits avant de le raccorder avec le tuyau d’eau non chauffé jusqu’à la pompe.

– Si vous n’êtes pas familier avec la prise de mesure et/ou l’installation d’un produit Heat-Line, veuillez consulter directement un spécialiste Heat-Line ou contacter un professionnel local qualifié.

– CARAPACE est un produit très polyvalent et, en tant que tel, il peut être utilisé dans de nombreuses applications spécialisées. Si vous pensez avoir une application spéciale ou unique pour CARAPACE, veuillez contacter Heat-Line directement et parler à l’un de nos spécialistes de produits compétents concernant les mesures et l’installation.

CARAPACE est considéré comme une commande personnalisée. CARAPACE peut généralement être expédié dans un délai de 1 à 3 jours à compter de la commande. Veuillez contacter Heat-Line pour connaître les disponibilités et les durées d’exécution.



Inclus dans un Système CARAPACE:

  • Ensemble de tuyaux d’alimentation en eau et de câbles chauffants autorégulants en polyéthylène PEHD, assemblé en usine
  • Modèles (GFC) avec branchement de la mise à la terre (MALT) 120 volts::câble d’alimentation de 4 pieds (1,2 m) avec dispositif d’interruption enfichable de 27 milliampères
  • Modèles (GFC) avec branchement de la mise à la terre (MALT) 240 volts:: câble d’alimentation de 6 pieds (1,8 m) avec dispositif d’interruption enfichable de 27 milliampères
  • Modèles CS:: câble d’alimentation SJEOOW de 6 pieds (1,8 m), 12-14 Norme Américaine des Dimensions des fils pour connexion directe, le disjoncteur de fuite à la terre doit être installé sur place
  • Garantie limitée de 5 ans
  • Documentation d’installation et d’assistance



Accessoires CARAPACE Emploi Prêt

NUMÉRO DE PIÈCE DESCRIPTION
HLA-120 Thermostat enfichable 120V (GFC)
GFA-STAT
Thermostat à fil branchement direct 120/240V avec disjoncteur de fuite à la terre (CS)
TIMER-120P Minuterie enfichable 120V (GFC)
TIMER-240P Minuterie enfichable 240V (GFC)
TIMER-CS
Minuterie à fil branchement direct 120/240V (CS)
MA-10 120/240V GFCI/ELCI (CS)
INSUL-1.00 Tube d’isolation pour tuyau de 1 pouce de DI (1 5/8 pouce de DI, 6 pieds de long)
INSUL-1.25 Tube d’isolation pour tuyau de 1 1/4 pouce de DI (1 7/8 pouce de DI, 6 pieds de long)
INSUL-2.00 Tube d’isolation pour tuyau de 2 pouce de DI (2 5/8 pouce de DI, 6 pieds de long)
HLP-TAPE Ruban pour tube d’isolation (100 pieds)

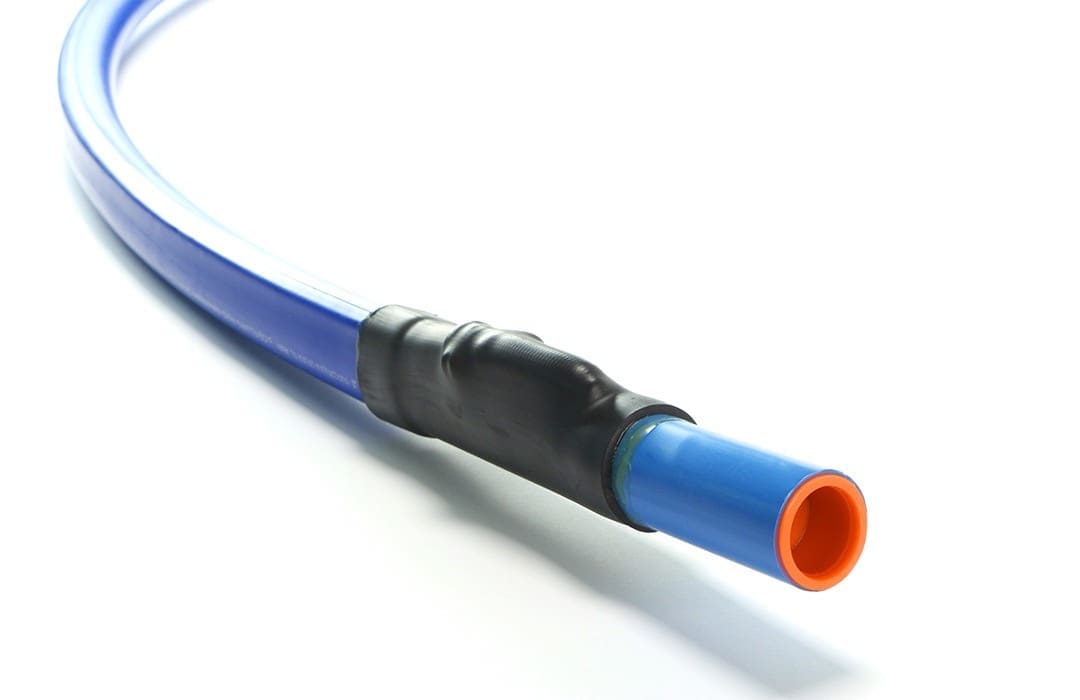

CR-CESS Kit de joints d’extrémité CARAPACE
WARRANTY Garantie prolongée limitée de 10 ans

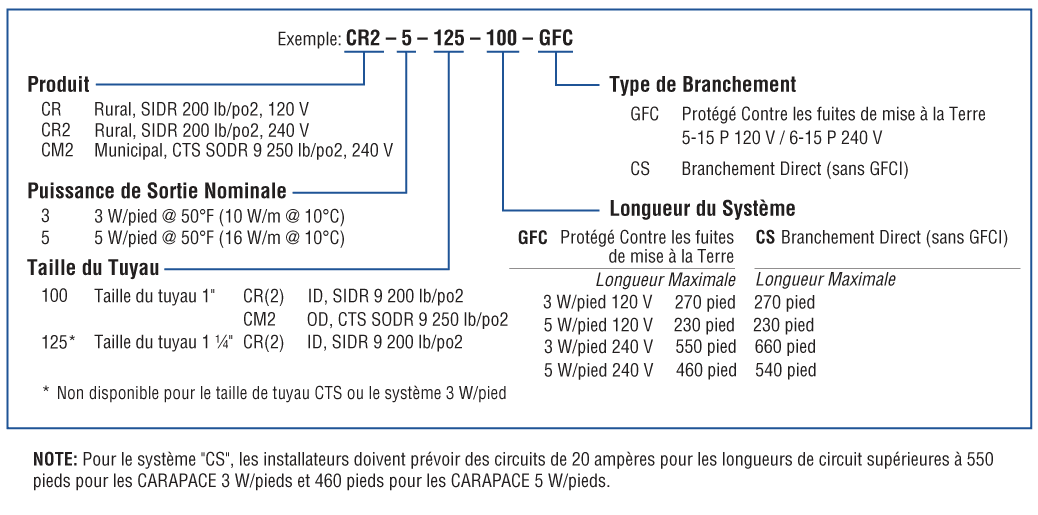

Guide des Codes Produit CARAPACE Emploi Prêt

Q – CARAPACE peut-il être enterré?
R – Oui, le système CARAPACE est certifié pour l’enfouissement direct et les emplacements humides, ce qui rend le câble chauffant et l’embout d’extrémité totalement sûrs pour l’enfouissement.

Q -Dois-je acheter un kit de raccordement électrique et de terminaison d’étanchéité CARAPACE pour aller avec le CARAPACE coupé soit même?
R – Oui, le système CARAPACE ne nécessite qu’une seule connexion électrique et un seul kit de terminaison de joint d’extrémité pour compléter la longueur totale du système. Seuls les kits Heat-Line CARAPACE de raccordement électrique et de terminaison d’étanchéité sont approuvés pour une installation avec le système CARAPACE. L’utilisation de tout autre kit entraînera l’annulation de la certification cCSAus, et toute garantie de la part de Heat-Line sera refusée.

Q – CARAPACE est-il livré avec un thermostat?
R – Non. Un thermostat n’est pas inclus dans le système CARAPACE car il n’est pas nécessaire pour un fonctionnement correct et sûr ; cependant, un thermostat peut être acheté en tant qu’accessoire supplémentaire. En fonction des applications du système, ou lorsque le fonctionnement automatique est préféré, un thermostat peut être utilisé pour mettre le système en marche et l’arrêter afin d’économiser de l’énergie ou d’assurer un cycle de fonctionnement du système. Combinés à l’isolation, les thermostats peuvent accroître considérablement l’efficacité énergétique.

Q – Puis-je (en tant que propriétaire) installer CARAPACE longueur à couper soi-même?
R -Non. Le produit CARAPACE longueur à couper soi-même est un produit à usage professionnel uniquement. Comme le produit CARAPACE n’est pas assemblé en usine, un électricien agréé doit effectuer les terminaisons d’alimentation et de joint d’extrémité. CARAPACE est disponible en tant que système prêt à l’emploi avec terminaison en usine. Voir CARAPACE prêt à l’emploi.

Q – Le système s’éteint-il lorsqu’il n’est pas utilisé?
R – Non. Les systèmes de câbles chauffants autorégulants CARAPACE augmentent la production de chaleur par temps froid mais, plus important encore, diminuent la production de chaleur par temps chaud. Par conséquent, les produits de la marque Heat-Line sont très économes en énergie, mais ne s’éteignent pas complètement car ils ne peuvent que réduire leur production au minimum. Pour arrêter complètement le système, il faut le débrancher ou l’installer avec un thermostat. Les systèmes de marque Heat-Line doivent être débranchés ou arrêtés lorsqu’ils ne sont pas utilisés (mois d’été) et testés chaque année avant d’être utilisés.

Q – Un système de 240 volts consomme-t-il moins d’énergie qu’un système de 120 volts?
R – Non. On pense souvent à tort qu’un appareil électrique de 240 V consomme moins d’énergie qu’un appareil électrique de 120 V. La consommation d’énergie est mesurée en watts et non en tension. Que vous consommiez 500W à 120V ou 500W à 240V, vous consommez toujours 500W d’énergie.

Q – Quelle est la consommation d’énergie d’un système CARAPACE?
R – Tous les systèmes de la marque Heat-Line, y compris le CARAPACE, utilisent la technologie avancée de câble chauffant autorégulé de Heat-Line, qui permet de fournir de l’énergie et de la chaleur aux zones froides du tuyau et de réduire l’énergie et la chaleur aux zones chaudes. Bien que la quantité totale d’énergie consommée dépende de multiples facteurs, vous pouvez être assuré que vous installez le système de câble chauffant le plus efficace sur le plan énergétique. Si vous souhaitez réduire davantage votre consommation d’énergie, vous pouvez envisager l’ajout d’un thermostat, d’une minuterie ou d’un autre dispositif de contrôle. Voir également l’étude CARAPACE sur l’énergie pour plus d’informations.

Q- Existe-t-il une longueur maximale pour les systèmes de câbles chauffants CARAPACE?
R – Oui. La longueur maximale de CARAPACE autorisée sur un circuit de 120 V est de 240 pieds (73 m), ou de 660 pieds (201 m) sur un circuit de 240 V.

Q – Mon système CARAPACE est trop court ; puis-je ajouter une petite section à l’extrémité ? Sinon, que peut-on faire?
R – Non. Le système CARAPACE est un système à technologie avancé de tuyau et de câble chauffant autorégulant qui incorpore une gaine de câble chauffant en fluoropolymère conçue pour être certifiée pour l’enfouissement direct et les emplacements humide et mouillés. En tant que tel, le système CARAPACE ne peut pas être raccordé sur le terrain. Si une plus grande longueur de CARAPACE est nécessaire, vous devez acheter un autre produit continu de la longueur appropriée, ou déplacer une deuxième source d’alimentation et installer un système CARAPACE supplémentaire pour compléter la protection contre le gel requise.

Q – Quel type d’isolation dois-je utiliser avec le système CARAPACE?
R – Heat-Line recommande d’utiliser l’isolation la mieux adaptée à l’environnement dans lequel elle sera installée. Un type courant d’isolation utilisé avec les câbles chauffants CARAPACE est le tube isolant en mousse étanche pour tuyaux. Il est également possible d’utiliser de l’isolant en fibre de verre, à condition qu’il soit correctement protégé contre les intempéries en fonction de l’environnement.

Q – Où puis-je acheter le système de câble chauffant CARAPACE?
R – Le système de câble chauffant CARAPACE fabriqué par Heat-Line est disponible directement auprès de Heat-Line ou un de nos distributeurs de produits. Pour obtenir une liste des distributeurs de produits Heat-Line au Canada et aux États-Unis, veuillez contacter Heat-Line directement au numéro suivant: 800-584-4944 ou en français 844-584-5474.

Q – Dois-je utiliser un isolant avec le système CARAPACE?
R – L’isolation est fortement recommandée lors de l’utilisation du système CARAPACE, en particulier si l’installation est hors sol. L’isolation permet de réduire les pertes de chaleur globales et donc de réduire la quantité d’énergie que le câble chauffant CARAPACE doit consommer.

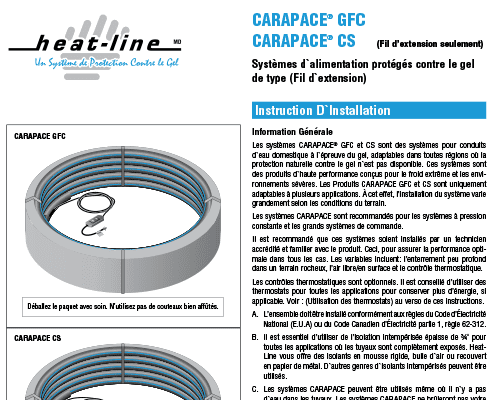

  • CARAPACE Instructions d’Installation
  • Étude de Cas CARAPACE
  • Cordon Amovible (CS) vs Disjoncteur de Fuite à la Terre (GFC)
  • Bridge Span-Freeze Protected
  • CARAPACE as a Heated Riser Concept
