Thermostats et Minuteries

Heat-Line s’efforce de fournir à ses clients des systèmes de câbles chauffants qui non seulement fonctionnent dans des climats extrêmement froids, mais aussi de manière extrêmement efficace. C’est pourquoi Heat-Line conçoit et fabrique des solutions de protection contre le gel avec une technologie avancée de câbles chauffants autorégulants qui peuvent être isolés en toute sécurité et contrôlés par thermostat pour augmenter l’efficacité énergétique. Alors que l’isolation est couramment conseillée et fortement recommandée dans les applications où le tuyau à protégé doit être situé au-dessus du sol, les thermostats sont des accessoires totalement optionnels.

Caractéristiques

L’utilisation d’un thermostat et d’une isolation optimise l’efficacité énergétique en permettant au système de câble chauffant Heat-Line d’être éteint pendant des périodes prolongées, ce qui permet d’obtenir le système de câble chauffant le plus efficace sur le plan énergétique. Heat-Line a le plaisir de proposer une gamme complète de thermostats conçus pour des applications intérieures et extérieures.

Tous les systèmes Heat-Line sont dotés d’un noyau polymère conducteur autorégulateur qui permet de modifier la puissance thermique, en augmentant avec le froid et en diminuant avec la chaleur, de manière microscopique en chaque point de sa longueur. Comme les câbles chauffants varient leur production de chaleur/d’énergie en fonction de la température, ils ne surchauffent pas ; par conséquent, les thermostats ne sont pas obligatoires, mais simplement un accessoire permettant d’accroître l’efficacité énergétique. Il est important de rappeler que si la technologie des câbles chauffants autorégulants est très efficace, le câble chauffant ne peut jamais fonctionner à puissance nulle et consomme de l’énergie, même minime, lorsqu’il est alimenté.

Un thermostat ou une minuterie peut être ajouté à tous les systèmes Heat-Line afin de faire fonctionner le câble chauffant en mode ON/OFF, ce qui permet d’économiser de l’énergie et de réduire les coûts d’exploitation.

Les thermostats Heat-Line sont réglés pour maintenir le tuyau à 50°F ou 10°C car ce réglage permet au câble chauffant de fonctionner de la manière la plus efficace possible avec un différentiel de sécurité de 18°F ou 10°C par rapport au point de congélation. Le différentiel de sécurité permet un certain degré d’erreur humaine lors de l’installation et de la détermination du point de placement du capteur le long de la conduite. Il est essentiel de se rappeler, lors de la conception et de l’installation du système, que les cycles de fonctionnement du thermostat sont basés sur la température d’un point, l’emplacement du point de capteur. Dans certains cas, l’emplacement approprié peut être au-delà de la longueur de câble de capteur standard fournie, c’est pourquoi Heat-Line offre des options de câble de capteur étendu jusqu’à 500 pieds (152 m) sur certains modèles de thermostat.

Le point de mesure doit être situé le long de la conduite à protéger, à l’endroit considéré comme le plus froid (le plus susceptible de geler), c’est-à-dire, dans la plupart des cas, sous la mousse isolante appliquée sur la conduite. À partir de là, le thermostat peut surveiller correctement l’environnement immédiat du tuyau et fournir au propriétaire du câble chauffant le meilleur retour sur son investissement. Un mauvais positionnement des capteurs peut entraîner une consommation d’énergie plus importante que prévu et, dans certains cas, une mauvaise performance du câble chauffant.

L’ajout de commandes thermostatiques ou de minuteries réduit la durée réelle pendant laquelle le câble chauffant est sous tension. La combinaison des systèmes de protection contre le gel autorégulants de Heat-Line, de l’isolation et des thermostats ou des minuteries permet d’optimiser l’efficacité énergétique, ce qui se traduit par le système de câble chauffant le plus économe en énergie qui soit.

Tous les systèmes Heat-Line fonctionnent grâce à une technologie d’autorégulation qui permet de modifier la puissance thermique, en augmentant avec le froid et en diminuant avec la chaleur, de manière microscopique en chaque point de leur longueur. Comme les câbles chauffants de la marque Heat-Line varient leur chaleur/énergie en fonction de la température, ils ne surchauffent pas. Par conséquent, les thermostats ne sont pas nécessaires, mais simplement un accessoire pour augmenter l’efficacité énergétique. Il est important de rappeler que si la technologie des câbles chauffants autorégulants est très efficace, le câble chauffant ne peut jamais fonctionner à puissance nulle et consomme de l’énergie, même minime, lorsqu’il est alimenté.

Un thermostat ou une minuterie peut être ajouté à tous les systèmes Heat-Line afin de faire fonctionner le câble chauffant en mode ON/OFF, ce qui permet d’économiser de l’énergie et de réduire les coûts d’exploitation. Remarque importante: lorsque vous ajoutez un thermostat ou une minuterie, vous devez d’abord vous assurer que vous avez isolé toute la tuyauterie hors sol exposée. L’isolation permettra à l’ensemble du système de fonctionner plus efficacement et garantira la fiabilité de votre thermostat ou de votre minuterie.

Thermostats:

Les thermostats Heat-Line sont réglés pour maintenir le tuyau à 50°F ou 10°C car ce réglage permet au câble chauffant de fonctionner de la manière la plus efficace possible avec un différentiel de sécurité de 18°F ou 10°C par rapport au point de congélation. Le différentiel de sécurité permet un certain degré d’erreur humaine lors de l’installation et de la détermination du point de placement du capteur le long de la conduite. Il est essentiel de se rappeler, lors de la conception et de l’installation du système, que les cycles de fonctionnement du thermostat sont basés sur la température d’un point, l’emplacement du point de capteur. Dans certains cas, l’emplacement approprié peut être au-delà de la longueur de câble de capteur standard fournie, c’est pourquoi Heat-Line offre des options de câble de capteur étendu jusqu’à 500 pieds (152 m) sur certains modèles de thermostat.

Le point de mesure doit être situé le long de la conduite à protéger, à l’endroit considéré comme le plus froid (le plus susceptible de geler). Dans la plupart des cas, cela signifie qu’il doit être placé sous la mousse isolante appliquée sur la conduite. À partir de là, le thermostat peut surveiller correctement l’environnement immédiat du tuyau et fournir au propriétaire du câble chauffant le meilleur retour sur son investissement. Un mauvais positionnement des capteurs peut entraîner une consommation d’énergie plus importante que prévu et, dans certains cas, une mauvaise performance du câble chauffant.

Minuteries:

Les minuteries sont des dispositifs de contrôle optionnels qui peuvent être utilisé en remplacement d’un thermostat ou en combinaison avec un thermostat afin d’augmenter l’efficacité de fonctionnement des systèmes de câbles chauffants de la marque Heat-Line. Les minuteries permettent un fonctionnement en cycle de service marche/arrêt sur la base d’intervalles de temps prédéfinis. Par exemple, 30 minutes de marche et 30 minutes d’arrêt, ce qui équivaut à une réduction de 50 % du temps de fonctionnement. Contrairement aux thermostats qui fonctionnent en fonction de la température réglée, les minuteries n’ont pas la possibilité de s’adapter aux changements de température de l’environnement car la période de mise en marche est prédéterminée. Les minuteries peuvent être extrêmement utiles dans les applications où la section la plus froide de la tuyauterie ne peut pas être atteinte par une sonde thermostatique. Par exemple, la section la plus froide est éloignée ou n’est pas accessible parce que le tuyau est enterré. Installation intérieure uniquement.

Il est important de comprendre que tous les systèmes de câbles chauffants ne sont pas créés de la même manière et que, par conséquent, toutes les marques de câbles chauffants ne peuvent pas utiliser une minuterie au lieu d’un thermostat. Les systèmes de câbles chauffants de la marque Heat-Line offrent aux utilisateurs la possibilité unique d’installer des dispositifs de temporisation comme option de contrôle lorsque l’utilisation d’un thermostat n’est pas viable. Contrairement aux systèmes de ruban chauffant standard qui nécessitent l’utilisation d’un thermostat comme dispositif de limite haute, les systèmes de câble chauffant de la marque Heat-Line permettent l’utilisation d’autres dispositifs de contrôle tels que des minuteries grâce à leur technologie d’autorégulation.

L’ajout d’un thermostat ou d’une minuterie permet de réduire considérablement la durée pendant laquelle le câble chauffant est sous tension. Cependant, il est important de se rappeler que c’est la combinaison des systèmes de protection contre le gel autorégulés de Heat-Line, avec l’isolation et les thermostats ou les minuteries qui optimisent l’efficacité énergétique, ce qui donne le système de câble chauffant le plus efficace sur le plan énergétique disponible sur le marché.

Caractéristiques et avantages

HLJ-STAT

  • Diminution des coûts d’exploitation du câble chauffant
  • Approuvé cULus
  • Écran à cristaux liquides facile à lire sur le panneau avant
  • Garantie limitée de 3 ans du fabricant d’origine
  • Électronique, se branche sur une prise standard 5-15R 120 volts 15 ampères
  • 6m (19.6pi.) Câble du capteur de température
  • Large ajustement du différentiel de température
  • Convient aux systèmes de câbles chauffants jusqu’à 91 m (300 pi
  • Facile à installer
  • Livré avec un rail DIN pour un montage facile
  • Réglages préprogrammés en usine; ON 8,3°C (47°F) / OFF 11°C (52°F)
  • Câble électrique de 1,8 m (6 ft) avec fiche et prise combinées
  • Point de consigne réglable ; Minimum -34°C (-30 °F) / Maximum 100°C (212°F)

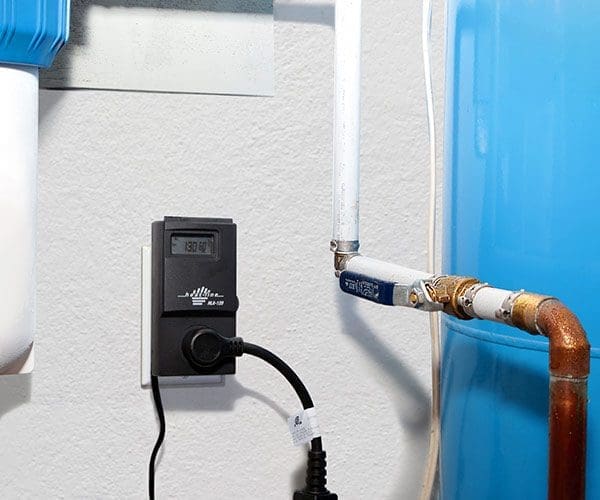

HLA-120

  • Diminution des coûts d’exploitation du câble chauffant
  • Approuvé par ETL c-us
  • Écran à cristaux liquides facile à lire sur le panneau avant
  • 1 an de garantie limitée
  • Électronique, se branche sur une prise de courant normale de 120 volts et 15 ampères
  • 6,7m (22pi.) De câble du capteur de température
  • Large ajustement du différentiel de température
  • 2 piles bouton alcalines G13A de 1,5 V incluses (pour l’horloge uniquement)
  • Surpassement de la température temporaire et constante
  • Indicateur de piles faibles à l’écran
  • Affichage de température F/C
  • Protection contre les cycles courts de 2 minutes
  • Différentiel de température réglable
  • Programmable, programmation 5/2 jours (les jours de la semaine et du week-end peuvent être différents)
  • Interrupteur marche/arrêt positif
  • Facile à installer
  • Point de consigne réglable, réglage de la température minimale 7C (45F)

GFA-STAT

  • Diminution des coûts d’exploitation du câble chauffant
  • Certifié cULus (Amérique du Nord)
  • Garantie limitée de 2 ans du fabricant d’origine
  • Sélection automatique de la tension d’alimentation de 120 à 277 volts
  • Contacteurs bipolaires Charge maximale de 30 ampères
  • Points de consigne de température réglables de 30F, 38F, 45F ou 50F (-1,1C, 3,3 C, 7,2C ou 10C)
  • Relais d’alarme avec contact isolé pour courant de défaut à la terre excessif, courant de faible charge et basse température
  • Mode de protection contre l’incendie
  • DDFT intégré 30 mA
  • Longueur du câble du capteur de 20 pieds (6m)
  • Pour endroits non dangereux Boîtier NEMA 4X avec face en polycarbonate
  • Très simple à installer et à utiliser
  •  Indicateurs d’état de l’interface du panneau avant: Vert (alimentation), jaune (appel de chaleur), bleu (alarme de basse température) et rouge (disjoncteur de fuite de terre ou alarme de courant faible)

KHL-STAT-2

  • Diminution des coûts d’exploitation du câble chauffant
  • Résistance à l’eau et à la poussière selon IP67
  • Conforme à la directive RoHS
  • Garantie limitée de 5 ans du fabricant d’origine
  • Tension d’alimentation 6 à 28 volts DC
  • Préréglé, marche à 45°F (7°C) et arrêt à 50°F (10°C)
  • Contrôle de la charge Jusqu’à 30 ampères
  • La conception à semi-conducteurs signifie qu’il n’y a pas de pièces mobiles ou de commutateurs/relais mécaniques
  • Très résistant aux chocs mécaniques et électriques
  • Très résistant aux vibrations et aux interférences électromagnétiques
  • Fiabilité dans toutes les conditions -40°F (-40°C) à 257°F (125°C)
  •  Conception et construction résistantes aux intempéries avec capteur RTD interne
  •  Une installation simple, rapide et efficace

HL-TIMER-CS/HL-TIMER-120P/HL-TIMER-240P

  • Diminution des coûts d’exploitation du câble chauffant
  • Certifié cCSAus
  •  Disponible en modèles 120P et 240P pour installation à branchement enfichable de 120V et 240V, fonctionne bien avec les systèmes de câbles chauffants Heat-Line GFC
  •  Minuterie modèle CS conçue pour fonctionner avec les systèmes de câbles chauffants Heat-Line modèle CS
  • Fournit 8 durées de cycles sélectionnables sur le terrain (30 secondes, 1 minute, 3 minutes, 5 minutes, 10 minutes, 30 minutes, 1 heure et 4 heures)
  • Fournit 30 options différentes de sélection précise du pourcentage pour la durée d’enclenchement
  • Convient aux applications de 120 volts et 240 volts
  • Les réglages de l’utilisateur sont stockés dans une mémoire non volatile
  • Les options de contrôle et de sélection sont faciles à lire et accessibles sur la face avant du minuteur
  • Réglage simple, pas de commutateur DIP pour programmer le temps de cycle
  • La commande manuelle ON/OFF permet une neutralisation temporaire ou permanente
  • Conçu pour fonctionner dans des environnements poussiéreux, ammoniaqués et lavés
  • Conçu pour résister à des surtensions allant jusqu’à 6 000 VAC
  • Garantie limitée d’un an des fabricants

*D’autres options de thermostat et de contrôle non listées ci-dessus sont disponibles auprès de Heat-Line. Veuillez contacter Heat-Line directement pour discuter d’autres options de thermostat et de dispositifs de contrôle non répertoriés.

Spécifications

HLJ-STAT

  • Certifié cULus
  • Écran à cristaux liquides facile à lire sur le panneau avant
  • Garantie limitée de 3 ans du fabricant d’origine
  • Électronique, se branche sur une prise standard 5-15R 120 volts 15 ampères
  • 6m (19.6pi.) Câble du capteur de température
  • Large ajustement du différentiel de température
  • Convient aux systèmes de câbles chauffants jusqu’à 91 m (300 pi)
  • Facile à installer
  • Livré avec un rail DIN pour un montage facile
  • Réglages préprogrammés en usine; ON 8,3°C (47°F) / OFF 11°C (52°F)
  • Câble électrique de 1,8 m (6 ft) avec fiche et prise combinées
  • Ajustable ; Minimum -34°C (-30 °F) / Maximum 100°C (212°F)

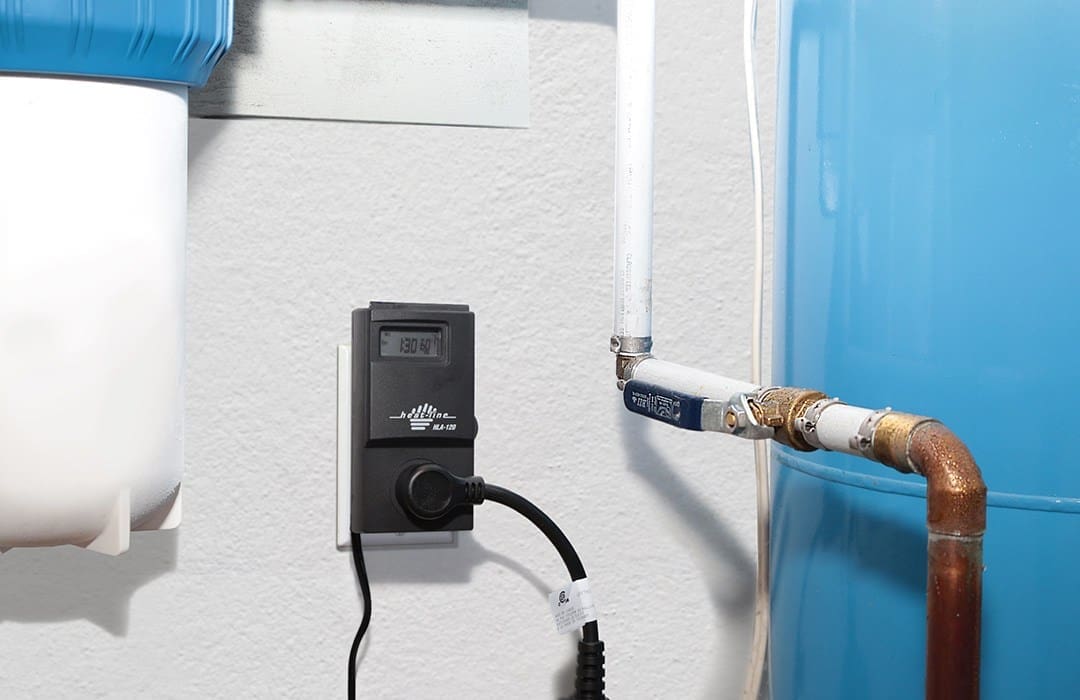

HLA-120

  • Approuvé par ETL c-us
  • Écran à cristaux liquides facile à lire sur le panneau avant
  • 1 an de garantie limitée
  • Électronique, se branche sur une prise de courant normale de 120 volts et 15 ampères
  • 6,7m (22pi.) Câble du capteur de température
  • Large ajustement du différentiel de température
  • 2 piles bouton alcalines G13A de 1,5 V incluses (pour l’horloge uniquement)
  • Surpassement de la température temporaire et constante
  • Indicateur de piles faibles à l’écran
  • Affichage de la température F/C
  • Protection contre les cycles courts de 2 minutes
  • Différentiel de température réglable
  • Programmable, programmation 5/2 jours (les jours de la semaine et du week-end peuvent être différents)
  • Interrupteur marche/arrêt positif
  • Facile à installer
  • Réglable réglage de la température minimale 7°C (45°F)

GFA-STAT

  • Certifié cULus
  • Garantie limitée de 2 ans du fabricant d’origine
  • Pour endroits non dangereux Boîtier NEMA 4X avec face en polycarbonate
  • Tension d’alimentation 120, 208, 240, 277 volts, monophasé
  • Ampérage maximum 30 ampères à 277 VAC
  • Longueur du câble du capteur de 20 pieds (6m)
  • Utilisation branchement direct uniquement (installation par un professionnel recommandée)
  • Dimensions (LxWxH): 7 7/16 inch (189mm) x 4 inch (102mm) x 4 1/4 inch (108mm)
  • Réglable de 30F, 38F, 45F ou 50F (-1,1C, 3,3 C, 7,2C ou 10C)
  • Plage de différentiel du point de consigne 2 °F (1 °C)
  • DDFT intégré à l’unité, protection 30 mA
  • Interface à distance Relais d’alarme isolé SPDT 1 Amp Classe 2 Contact
  • Résumé des relais d’alarme : pas de puissance, état du disjoncteur de fuite à la terre, échec du test du disjoncteur de fuite à la terre, température basse, courant bas et capteur défectueux ou manquant
  • Indicateurs d’état de l’interface du panneau avant: Vert (alimentation), jaune (appel de chaleur), bleu (alarme de basse température) et rouge (disjoncteur de fuite de terre ou alarme de courant faible)

KHL-STAT-2

  • Résistance à l’eau et à la poussière selon IP67
  • Conforme à la directive RoHS
  • Garantie limitée de 5 ans du fabricant d’origine
  • Tension d’alimentation 6 à 28 volts DC
  • Contrôle de la charge Jusqu’à 30 ampères
  • Réglages précis activés à 45°F (7°C) et désactivés à 50°F (10°C)
  • Dimensions (LxLxH) : 2,05 pouces (52mm) x 1,75 pouce (45mm) x 0,65 pouce (17mm)
  • Fils d’alimentation 12 AWG ou 14 AWG
  • Capteur RTD étalonné
  • Micro-contrôleur interne
  • Interrupteur à semi-conducteurs
  • Boîtier/ construction résistant aux intempéries
  • Convient à des environnements allant de -40°F (-40°C) à 257°F (125°C)
  • Arrêt automatique en cas de tension d’alimentation inférieure à 2,5 volts
  • Spécifique à la polarité (non protégé ou garanti contre l’inversion de polarité)

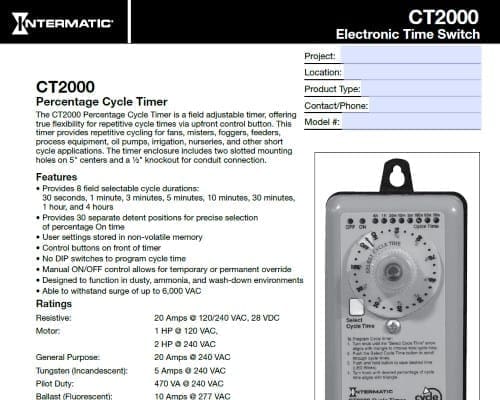

HL-TIMER-CS/HL-TIMER-120P/HL-TIMER-240P

  • Certifié cCSAus et répertorié dans la catégorie des équipements de gestion de l’énergie
  • Tension d’alimentation 120 ou 240 volts, monophasé, 60 Hz
  • Résistance: 20 ampères à 120/240VAC, 28 VDC
  • Puissance du moteur : 1HP à 120VAC et 2HP à 240 VAC
  • Plage de fonctionnement 14°F à 129°F (-10°C à 54°C)
  • Poids du produit 1.4 lbs (0.6kg)
  • Type d’interrupteur SPST
  • Type de boîtier 3
  • La minuterie du modèle CS a été conçue pour une installation à usage intensif avec les systèmes de câbles chauffants Heat-Line du modèle CS
  • Minuterie modèle 120P pour applications 120V uniquement, fournie avec des embouts femelles 5-15R et mâles 5-15P pour utilisation avec les systèmes de câbles chauffants Heat-Line GFC modèle 120V
  • Minuterie modèle 240P pour applications 240V uniquement fournie avec des embouts femelles 6-15R et mâles 6-15P pour utilisation avec les systèmes de câbles chauffants Heat-Line GFC modèle 240V
  • Les modèles de minuterie 120P et 240P sont fournis avec un câble femelle de 2 pieds (61 cm) et un câble mâle de 4 pieds (123 cm)
  • Fournit 8 durées de cycles sélectionnables sur le terrain (30 secondes, 1 minute, 3 minutes, 5 minutes, 10 minutes, 30 minutes, 1 heure et 4 heures)
  • Fournit 30 options différentes de sélection précise du pourcentage pour la durée d’enclenchement
  • Conçu pour résister à des surtensions allant jusqu’à 6 000 VAC
  • Deux trous de montage fendus à 5″ (127 mm) d’intervalle et une entrée de 1/2″ (12,5 mm) pour le raccordement des conduits
  • Bien que ce produit et son boîtier soient classés NEMA 3R avec une température ambiante minimale de fonctionnement de -10°C selon CSA c-us, Heat-Line recommande une utilisation à l’intérieur uniquement. Étant donné que le fonctionnement, en association avec les produits Heat-Line, est souvent installé et supporte des températures ambiantes minimales bien inférieures à -10°C, les installations extérieures avec minuterie ne sont PAS recommandées.

*D’autres options de thermostat et de contrôle non listées ci-dessus sont disponibles auprès de Heat-Line. Veuillez contacter Heat-Line directement pour discuter d’autres options de thermostat et de dispositifs de contrôle non répertoriés.

Numéro de pièce: HLJ-STAT

Programmable, homologué UL, boîtier NEMA 1 à usage général, dispositif enfichable de 120 volts ne nécessitant aucun câblage sur le terrain, complet avec un câble de capteur de 19,6 pieds. Les thermostats HLJ-STAT sont commandés avec des câbles chauffants Heat-Line assemblés en usine et dont le numéro de produit est suivi du suffixe “GFC”.

HLJ-STAT Thermostat For Heating Cable Systems Product Image

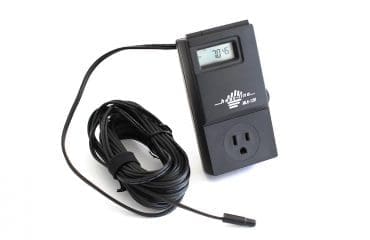

Numéro de pièce: HLA-120

Programmable, programmation 5/2 jours, homologué ETL pour l’Amérique du Nord, boîtier NEMA 1 à usage général, appareil enfichable de 120 volts ne nécessitant aucun câblage sur le terrain, complet avec un câble de capteur de 22 pieds. Les thermostats HLA-120 sont commandés avec des câbles chauffants Heat-Line terminés en usine et dont le numéro de produit est suivi du suffixe “GFC”.

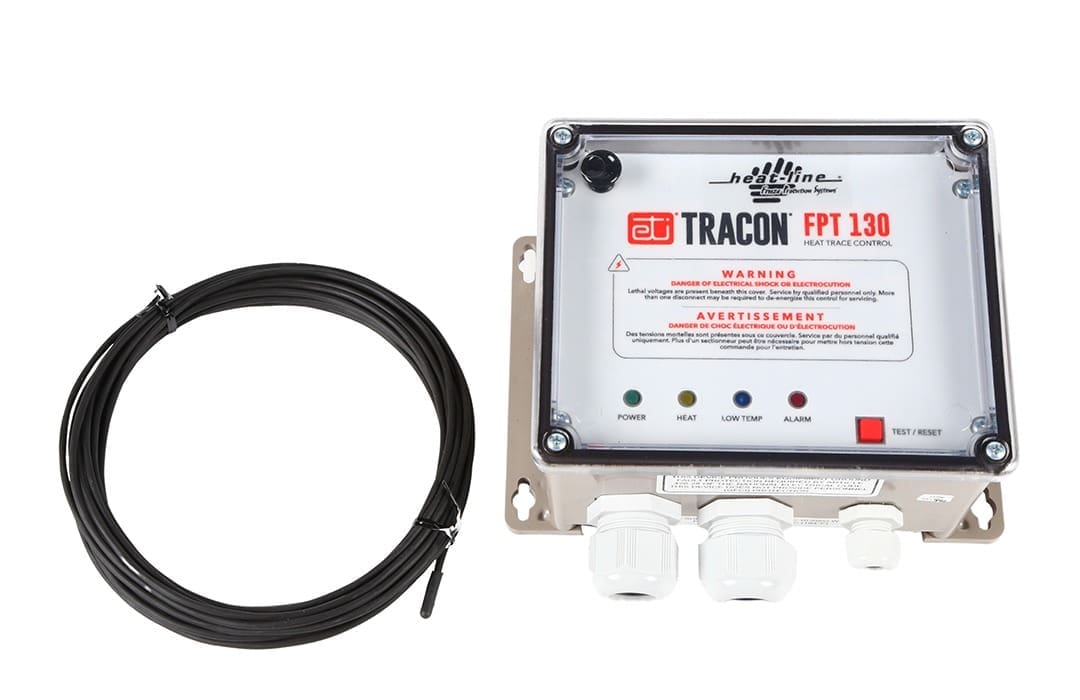

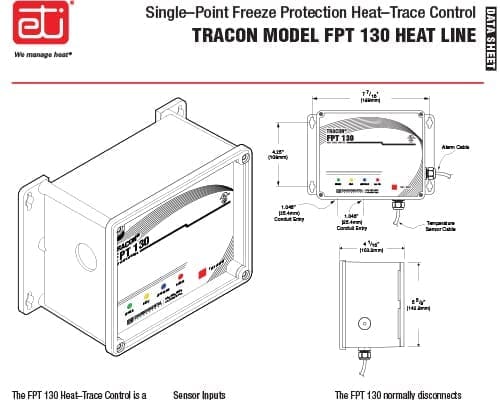

Numéro de pièce: GFA-STAT

Homologué C-UL-US, boîtier NEMA 4X, tension d’alimentation de 120, 208, 240 et 277, à branchement direct. Complet avec GFEP 30 mA intégré et câble de capteur de 20 pieds (jusqu’à 500 pieds disponibles). Offre des points de consigne de température réglables sur place de 30F, 38F, 45F et 50F (-1,1C, 3,3 C, 7,2C et 10C). Les thermostats GFA-STAT sont commandés avec des câbles chauffants Heat-Line assemblés en usine et dont le numéro de produit est suivi du suffixe “CS”.

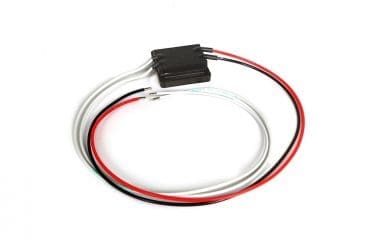

Numéro de pièce: KHL-STAT-2

Thermostat à semi-conducteurs conforme à la directive RoHS pour des alimentations de 6 à 28 volts DC et une commutation de charge maximale de 30 ampères. L’appareil est équipé d’un commutateur à semi-conducteurs, d’une sonde RTD et d’un micro-contrôleur montés dans un boîtier étanche à la poussière et à l’eau. Les thermostats KHL-STAT-2 sont commandés avec les câbles chauffants basse tension de la série Kompensator de Heat-Line.

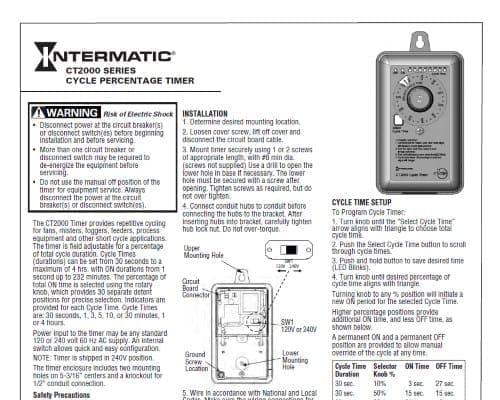

Numéro de pièce: HL-TIMER-CS/HL-TIMER-120P/HL-TIMER-240P

Programmateur de cycle à pourcentage programmable, certifié cCSAus en tant qu’équipement de gestion de l’énergie, boîtier de type 3R, 120/ 240VAC. Cette minuterie réglable sur site offre une véritable flexibilité pour les temps de cycle répétitifs, et propose 8 durées de cycle sélectionnables avec 30 positions de pourcentage distinctes pour les périodes de temps ON. Le modèle HLPC-TIMER-CS peut être commandé pour fonctionner avec tous les produits Heat-Line, qu’ils soient en 120V ou en 240V, et est généralement vendu avec un cordon d’alimentation pour les produits Heat-Line de modèle “CS” et un appareil Heat-Line MilliAmp. Le modèle HLPC-TIMER-120P est conçu pour des installations à branchement enfichable. il peut être commandé pour fonctionner avec tous les produits Heat-Line 120V uniquement, et est généralement vendu avec des produits Heat-Line 120V à terminaison d’alimentation “GFC”. Le modèle HLPC-TIMER-240P est conçu pour les installations à branchement enfichable il peut être commandé pour fonctionner avec tous les produits Heat-Line 240V uniquement, et est généralement vendu avec des produits Heat-Line 240V à terminaison d’alimentation “GFC” assemblé en usine.

Q – Un thermostat ou une minuterie sont-ils inclus dans le système de câble chauffant?
R – Non car ils ne sont pas nécessaires pour faire fonctionner le câble chauffant. Plusieurs dispositifs de contrôle sont disponibles en fonction des exigences spécifiques de l’application.

Q – Thermostat ou minuterie?
R – Les thermostats régulent le câble chauffant en fonction de la température du tuyau. Il permet au câble chauffant de fonctionner de la manière la plus efficace possible et réduit considérablement les risques de gel lorsqu’il est correctement installé.

Les minuteries fonctionnent sur la base d’intervalles chronométrés. Il y a donc un risque que la minuterie allume le câble chauffant lorsqu’il n’est pas nécessaire et qu’elle l’éteigne lorsqu’il est nécessaire. Il peut y avoir une période d’adaptation pour régler votre minuterie en fonction de votre application. Les minuteries peuvent cependant être un excellent moyen d’économiser de l’énergie.

Q – Quand un thermostat fonctionne-t-il?
R – Pour que les thermostats fonctionnent le plus efficacement possible, il est important de placer la sonde du thermostat sur la section la plus froide du tuyau. Lorsque l’isolation est appliquée sur le tuyau, la sonde du thermostat doit être placée à l’extérieur du tuyau, entre le tuyau et l’isolation. Dans les installations où le capteur du thermostat ne peut pas être appliqué à la section la plus froide du tuyau, il est possible d’incorporer un dispositif de minuterie pour faire fonctionner le dispositif du câble chauffant.

Q – Où doit-on placer le câble du capteur du thermostat?
R – Pour que le thermostat fonctionne le plus efficacement possible, la sonde doit être placée sur la partie la plus froide du tuyau. Il s’agit généralement de l’endroit où le tuyau est le plus proche de la surface ou au-dessus du sol.

Q – A partir de quelle longueur de câble chauffant recommandez-vous l’utilisation d’un thermostat?
R – Un thermostat peut être appliqué à n’importe quelle longueur de système en fonction des exigences opérationnelles. Pour la plupart des unités résidentielles, il est recommandé d’utiliser des longueurs de 40 pieds (12 m) et plus avec un thermostat si possible.

Q – Un thermostat peut-il être utilisé pour contrôler plusieurs systèmes de chauffage par câble?
R – Le GFA-STAT peut être utilisé pour faire fonctionner plus d’un système de câble chauffant lorsque les câbles chauffants partent d’un point central et sont soumis à un environnement de fonctionnement similaire. Si vous envisagez d’utiliser un thermostat pour plusieurs systèmes de câbles chauffants, veuillez vous adresser à l’équipe d’assistance technique de Heat-Line.

Q – J’ai un système de protection contre le gel Heat-Line de 120 volts, modèle GFC, quel est le thermostat qui me convient?
R – Le HLA-120 et le GFA-STAT fonctionnent tous deux avec des alimentations de 120 volts, mais avec un produit Heat-Line de modèle GFC, un modèle de thermostat directement prêt à l’emploi tel que le HLA-120 serait approprié.

Q – Je vais acheter un système de protection contre le gel Heat-Line de 240 volts, quel thermostat me convient le mieux?
R – Le dispositif de contrôle du thermostat GFA-STAT est conçu pour les systèmes de 240 volts et est fabriqué pour fonctionner avec les systèmes de branchement direct Heat-Line (modèle CS).

Q – Est-il possible de modifier les préréglages du modèle de thermostat GFA-STAT?
R – Oui. Le thermostat GFA-STAT est livré avec 4 points de consigne de température (30F, 38F, 45F ou 50F (?1.1C, 3.3C, 7.2C, ou 10C)) et est fourni et réglé pour maintenir 50F (10C).

Q – Le HLA-120 fonctionne-t-il également pour les appareils de chauffage de 240 volts?
R – Non. Le produit HLA-120 est fabriqué avec des cordons d’alimentation mâle et femelle de 120 volts. Il est conçu pour être prêt à l’emploi pour les alimentations électriques de 120 volts et les systèmes de câbles chauffants uniquement.

Q – Comment puis-je sélectionner la tension appropriée pour mon système Heat-Line sur le thermostat GFA-STAT?
R – Le dispositif de thermostat GFA-STAT est doté d’un sélecteur de tension automatique interne au thermostat qui sélectionne et émet la tension appropriée lorsqu’il est relié à l’alimentation électrique.

Q – Comment puis-je savoir si le thermostat GFA-STAT alimente mon système de câble chauffant?
R – Le dispositif de thermostat GFA-STAT est doté de quatre voyants d’état LED : vert, jaune, bleu et rouge. Lorsque l’unité thermostatique est alimentée par l’alimentation électrique, le voyant vert est toujours allumé. Lorsque la température baisse jusqu’au point où le câble chauffant est engagé, le voyant jaune s’allume et reste allumé pendant la période de chauffage.

Q – Les fils des capteurs du HLA-120 et du GFA-STAT peuvent-ils être rallongés ou des fils plus longs sont-ils disponibles à l’achat?
R – Heat-Line fournit directement des fils de capteur plus longs pour le dispositif de thermostat GFA-STAT jusqu’à 550 pieds (168 m). Le HLA-120 ne peut pas être rallongé.

Q – Quel dispositif de contrôle est le plus précis, un thermostat ou une minuterie?
R – Les thermostats mesurent la température extérieure du tuyau sous l’isolation et font fonctionner le câble chauffant en fonction de la perte de chaleur. Contrairement aux thermostats, les minuteries ne s’adaptent pas aux changements de l’environnement (augmentation/réduction de la température extérieure). Par conséquent, un thermostat sera toujours une source de contrôle plus fiable ; cependant, toutes les installations ne permettent pas l’installation d’un thermostat et du câble de capteur nécessaire. Dans ces installations particulières, une minuterie est une source de contrôle plus appropriée.

Q- Existe-t-il un réglage spécifique de la durée du cycle et un pourcentage de temps de marche que Heat-Line recommande pour la minuterie lors de l’installation?
R – Non. Étant donné que chaque installation de câble chauffant Heat-Line présente des variables différentes, il est difficile de définir un intervalle de temps spécifique ou un pourcentage de cycle de fonctionnement pour une installation moyenne. Contrairement aux thermostats, les minuteries ne s’adaptent pas aux changements de l’environnement (augmentation/réduction de la température extérieure). Heat-Line recommande de commencer par des intervalles de temps de cycle plus courts combinés à des pourcentages de fonctionnement élevés et d’ajuster la minuterie selon les besoins pour obtenir la protection contre le gel et l’efficacité énergétique les plus efficaces dans votre installation spécifique.

Q – Puis-je utiliser un programmateur Heat-Line avec d’autres marques de câbles chauffants non fabriqués par Heat-Line?
R – Non. La minuterie proposée par Heat-Line est une minuterie à pourcentage conçue pour fournir un cycle répétitif de câbles chauffants autorégulants qui ne nécessitent pas de protection à haute limite. Il n’est pas conçu ni certifié comme un dispositif à haute limite pour empêcher la surchauffe des rubans chauffants à puissance constante ou d’autres rubans chauffants de quincaillerie.

  • GF-STAT Manual
  • GFA-STAT Manual
  • HLA-120 Instruction D’Installation
  • HLJ-STAT
  • HLPC-Timer Manual
  • Use of Thermostats
  • HLPC-TIMER Specification Information
  • HLPC-TIMER-120P-240P Specification Information
  • GFA-STAT Data Sheet
  • KHL-STAT-2 Specification Information

Avis

Il n’y pas encore d’avis.

Soyez le premier à laisser votre avis sur “Thermostats et Minuteries”

Votre adresse courriel ne sera pas publiée. Les champs obligatoires sont indiqués avec *
